Message  Mikaland le Ven 2 Avr - 13:58

1) Déposer la roue du véhicule

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2014

2) Déposer le chapeau de moyeu

3) Déposer la goupille puis l'écrou d'arbre de roue

4) Déposer la rondelle plate puis le joint torique

5) Déposer les vis de la main meneuse

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2015

6) Déposer la main meneuse

7) Déposer les 2 vis du tambour

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2016

8) Déposer le tambour

9) Redresser la rondelle frein

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2017

10) Déposer le 1er écrou de 52, la rondelle frein puis le 2ème écrou de 52

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2018

11) Déposer le moyeu

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2019

12) Déposer les garnitures de frein

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2020

13) Déposer les frètes

14) Néttoyer l'ensemble des pièces à remonter avec de l'essence et poncer la fusée avec de l'abrasif

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2021
Mikaland
Mikaland

Localisation : Quevillon
Messages : 256
Date d'inscription : 26/01/2010
Age : 45

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remplacement des roulements de moyeux et garnitures de freins (démontage) Empty Remplacement des roulements de moyeux et garnitures de freins suite (remontage)

Message  Mikaland le Ven 2 Avr - 14:57

1) Poser la frètes sur l'arbre de roue à l'aide d'un martyr (pièce réalisée des anciens roulements)

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2022

2) Préparer les nouvelles garnitures en réalisant un chanfreins de 45° sur les angles d'attaquent des garnitures a l'aide d'une rape à bois

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2023

3) Poser les nouvelles garnitures

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2025

4) Poser la bague extérieur du roulement dans le moyeu à l'aide d'un burin en laiton (si vous n'avez pas de presse) afin de ne pas marquer l'interieur du moyeu

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2027

5) Poser la 2 ème bague

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2026

6) Poser les cages de roulement dans les bagues

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2028

7) Poser le joint spi

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2030

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2031

8) Graisser les roulements et poser le moyeu sur la fusée

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2032

9) Poser la rondelle d'arrêt

10) Poser le 1er écrou de 52, serrer à fond puis 1 pan de tour en arrière

11) Poser la rondelle frein

12) Poser le 2 ème éccrou de 52

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2033

13) Tordre la rondelle frein sur 1 pan des 2 écrous

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2034

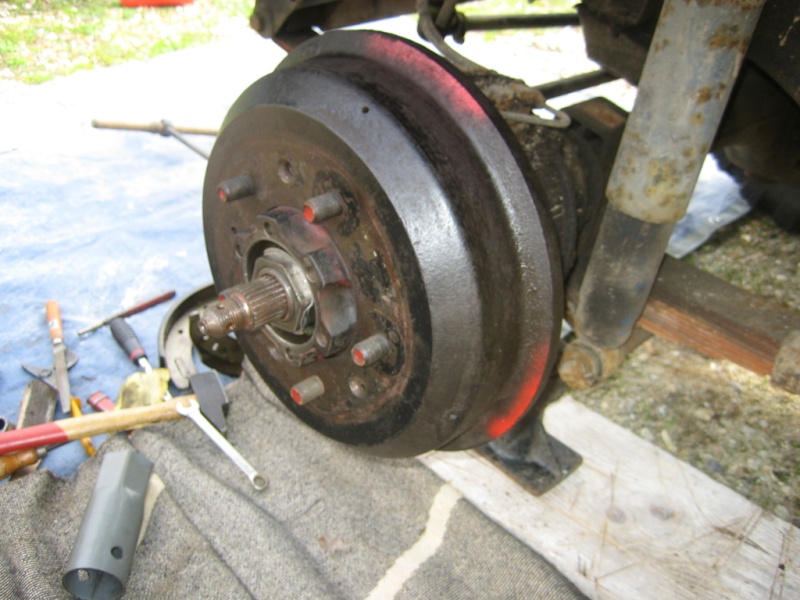

14) Poser le tambour

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2035

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2036

15) Poser le nouveau joint sur la main meneuse

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2037

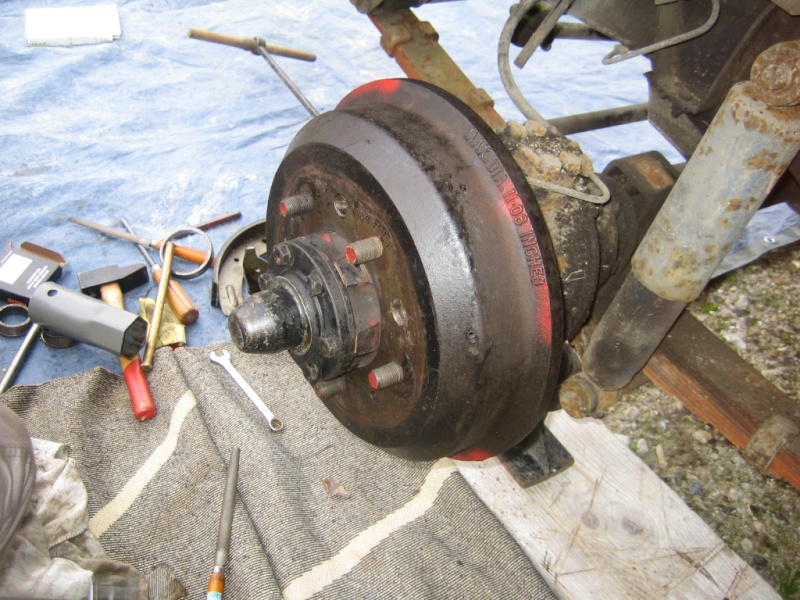

16) Poser la main meneuse sur l'arbre de roue puis mettre les vis

17) Poser la rondelle plate puis le joint torique

18) Poser l'écrou puis la goupille

Remplacement des roulements de moyeux et garnitures de freins (démontage) Img_2038

BON COURRAGE !!! Remplacement des roulements de moyeux et garnitures de freins (démontage) 948188 Remplacement des roulements de moyeux et garnitures de freins (démontage) 948188 Remplacement des roulements de moyeux et garnitures de freins (démontage) 948188
