Message  Shadok le Ven 9 Avr - 6:23

bonjour,

avec le printemps les travaux de jardin reprennent.....

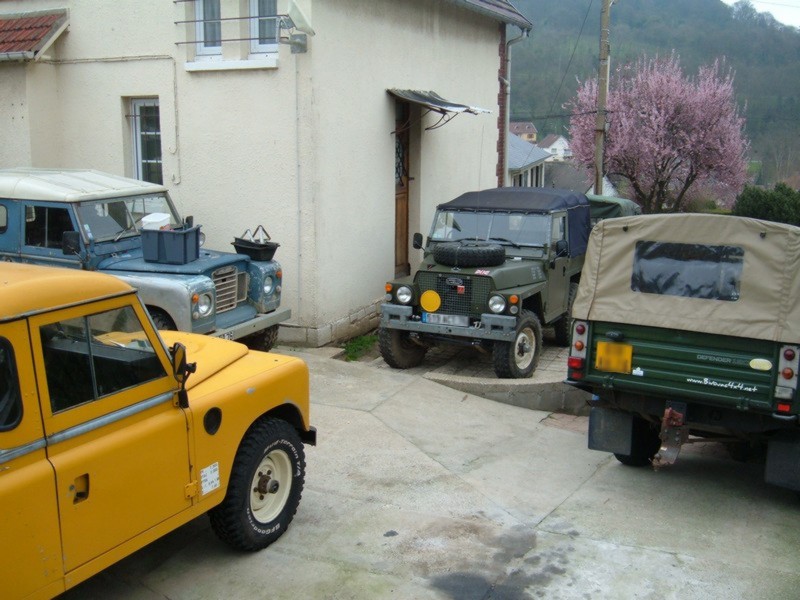

refection du train avant: sphères, freins, moyeux. Sphere001

.....dans un endroit tenu secret.. :ange:....de jolies couleurs pointent leur nez.... :rirerouge:

un hiver rigoureux et sans frein :pdr: il fallait donc que cela cesse...

refection du train avant: sphères, freins, moyeux. Sphere004

car il commençait a en avoir raz le bol...


refection du train avant: sphères, freins, moyeux. Sphere002

refection du train avant: sphères, freins, moyeux. Sphere003

je sais je sais j'en fait toujours des caisses

refection du train avant: sphères, freins, moyeux. Sphere006

refection du train avant: sphères, freins, moyeux. Sphere007

refection du train avant: sphères, freins, moyeux. Sphere008

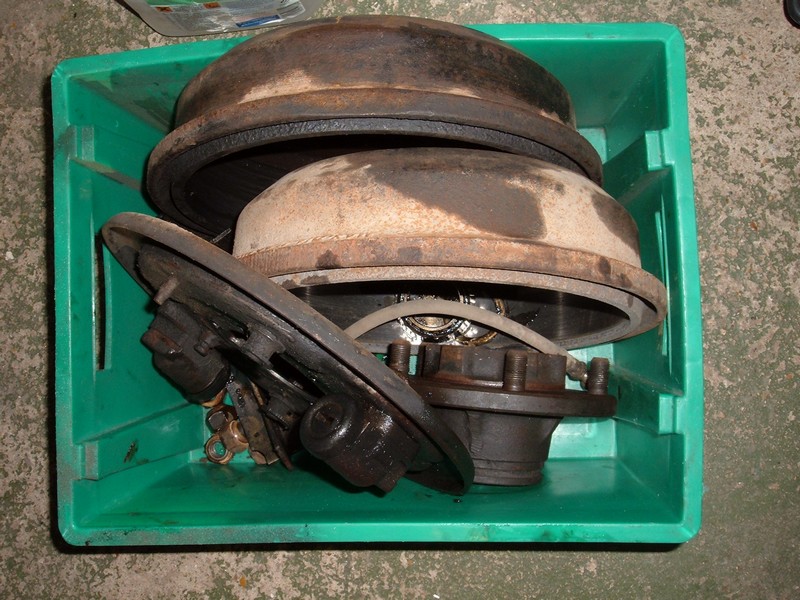

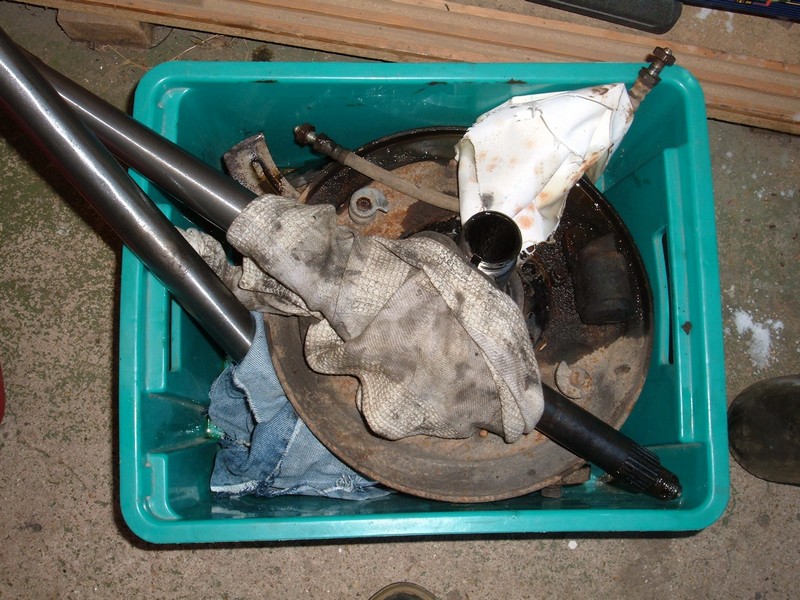

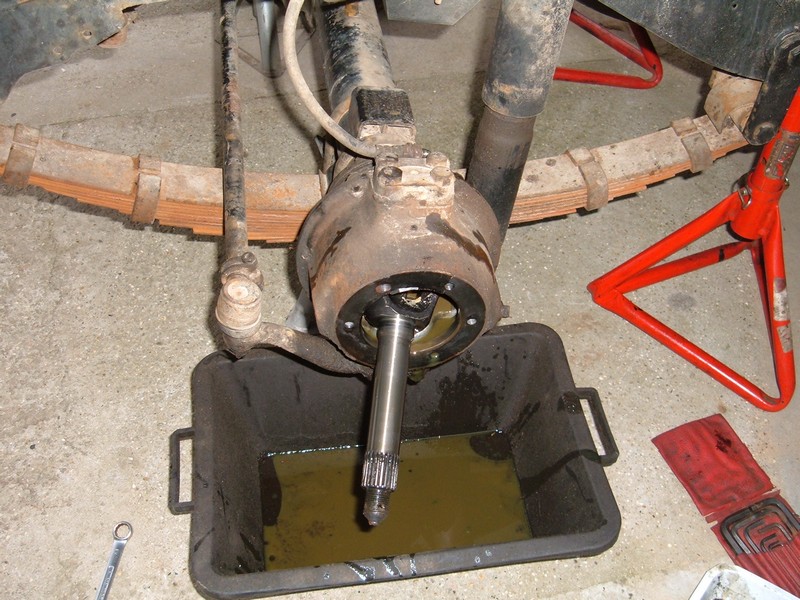

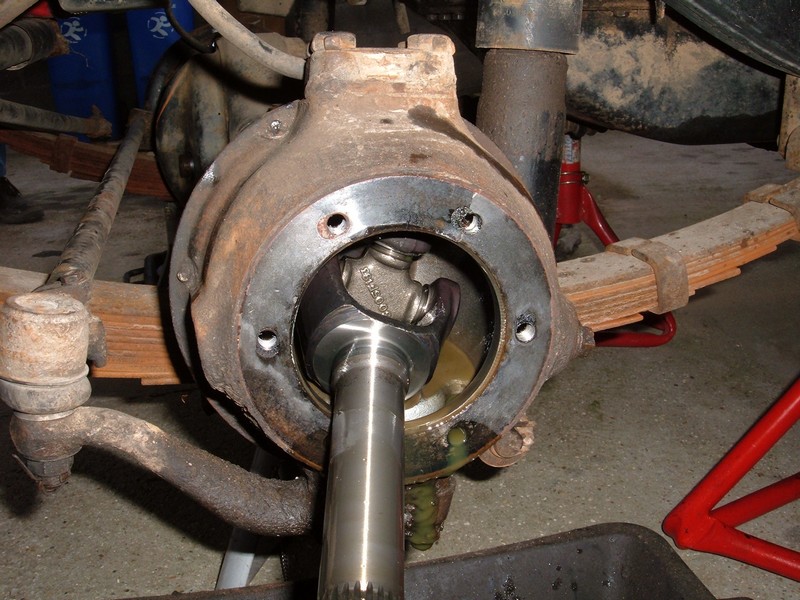

suite a quelques prélèvements on se retrouve vite avec un bon tas de vaisselle a faire...
cette étape correspond a 3 bonnes heures de démontage a deux personnes

refection du train avant: sphères, freins, moyeux. Sphere009

bon bah j'y retourne


Dernière édition par Shadok le Lun 19 Avr - 9:42, édité 1 fois

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Sam 10 Avr - 6:22

jour de grand ménage N°1

après le démontage qui lui a pris 3 bonnes heures a deux, la préparation des pièces nécessite deux bonnes journées

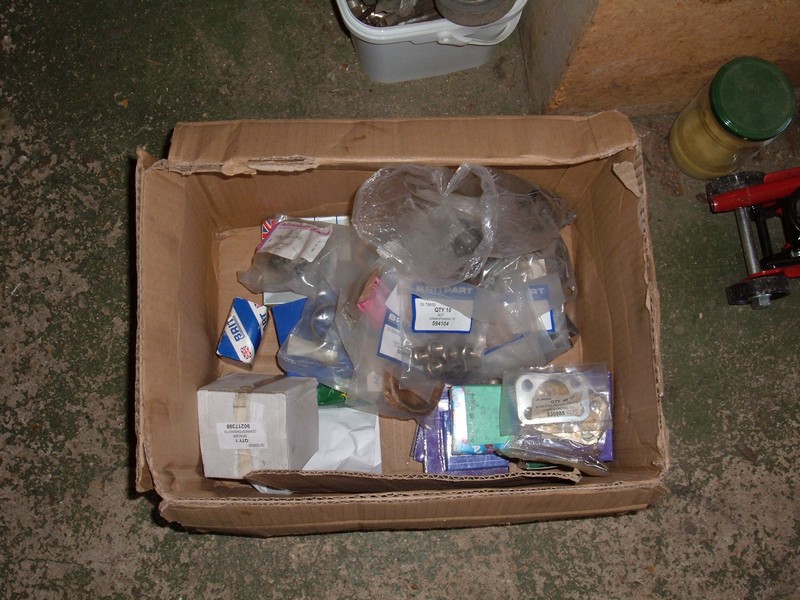

déja lorsque l'on voit le nombre d'éléments a remonter
refection du train avant: sphères, freins, moyeux. Net001

refection du train avant: sphères, freins, moyeux. Net002

refection du train avant: sphères, freins, moyeux. Net003

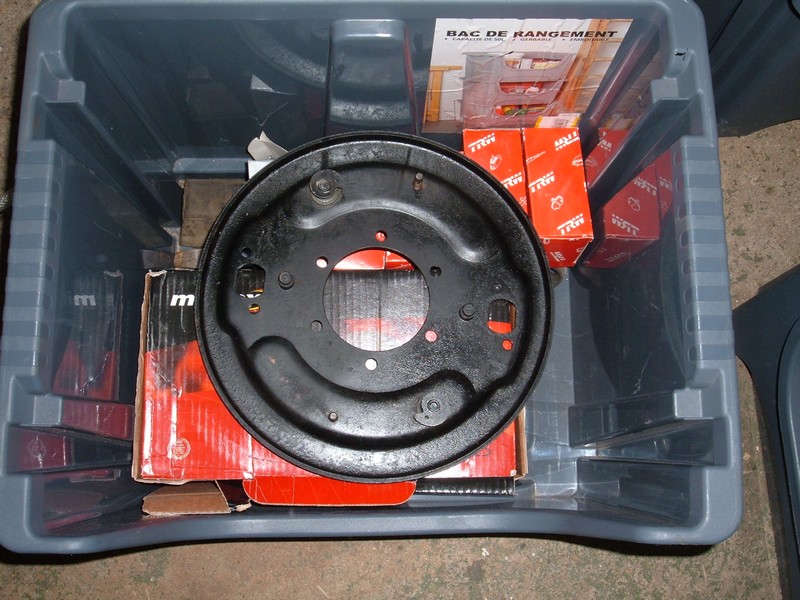

refection du train avant: sphères, freins, moyeux. Net004

cela laisse reveur affraid

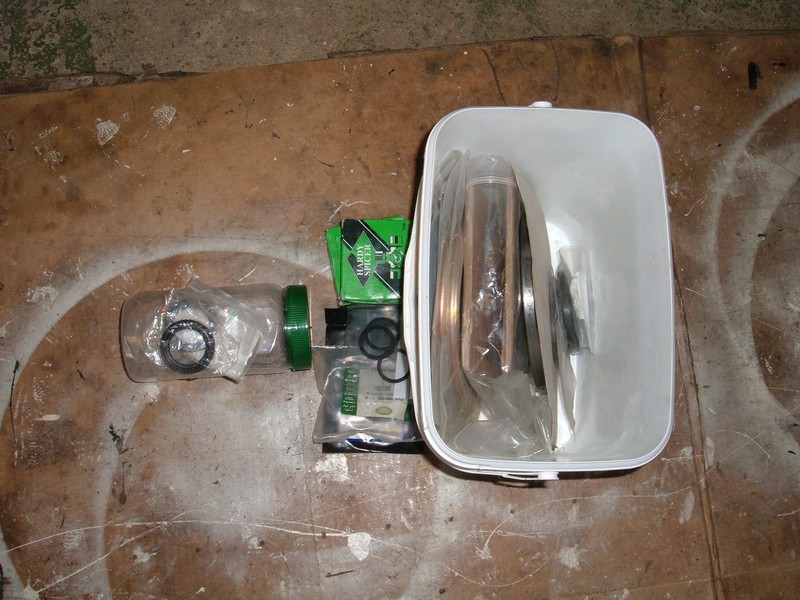

la prépa commence donc par du nettoyage et un peu de peinture

refection du train avant: sphères, freins, moyeux. Net005

refection du train avant: sphères, freins, moyeux. Net006

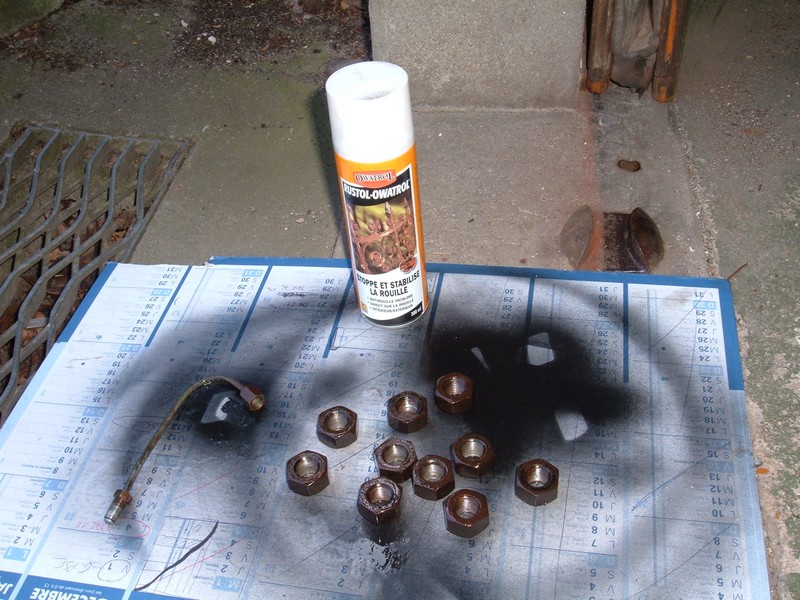

hamerite pour le noir et un peu de rustol pour qq bricoles

refection du train avant: sphères, freins, moyeux. Net007

pour récompense d'une dure journée un petit remontage pour se donner du courage

un flasque de de frein en équipement

refection du train avant: sphères, freins, moyeux. Net008

on remarquera un petit joint souvent oublié


refection du train avant: sphères, freins, moyeux. Net009

mais qui a bien sa place là....

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Sam 10 Avr - 6:24

;)
refection du train avant: sphères, freins, moyeux. Net010

autre curiosité les purges sont montées mais pas là ou on les attend

au déballage

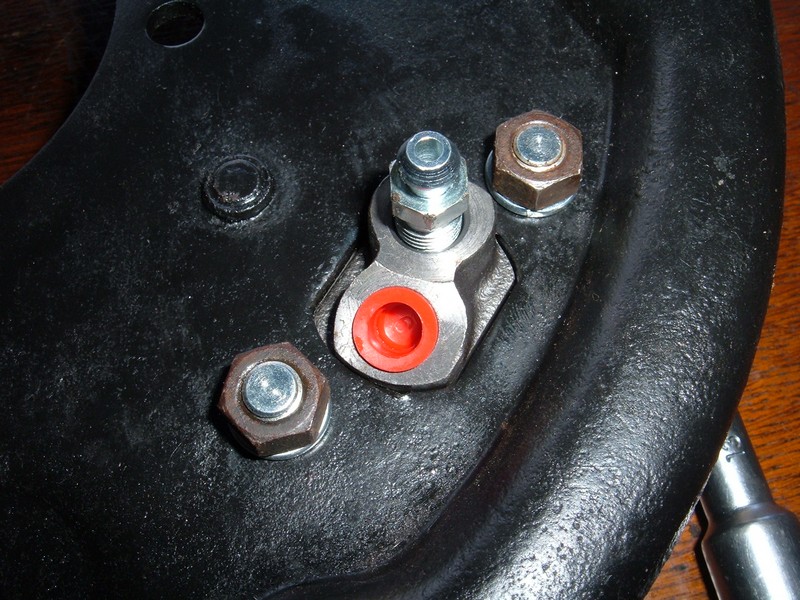

refection du train avant: sphères, freins, moyeux. Net011

au montage

refection du train avant: sphères, freins, moyeux. Net013

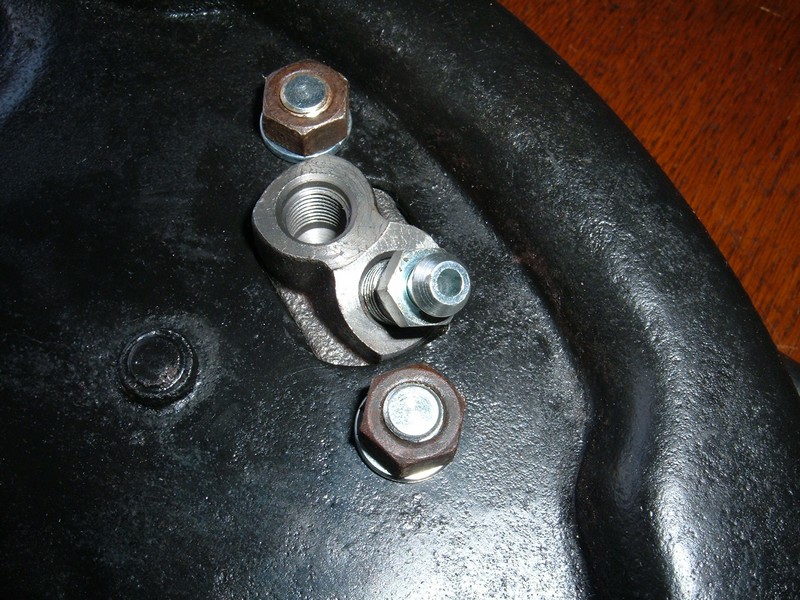

mise en place de la canalisation reliant les deux cylindres

refection du train avant: sphères, freins, moyeux. Net014

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Lun 12 Avr - 8:05

jour 2 et 3

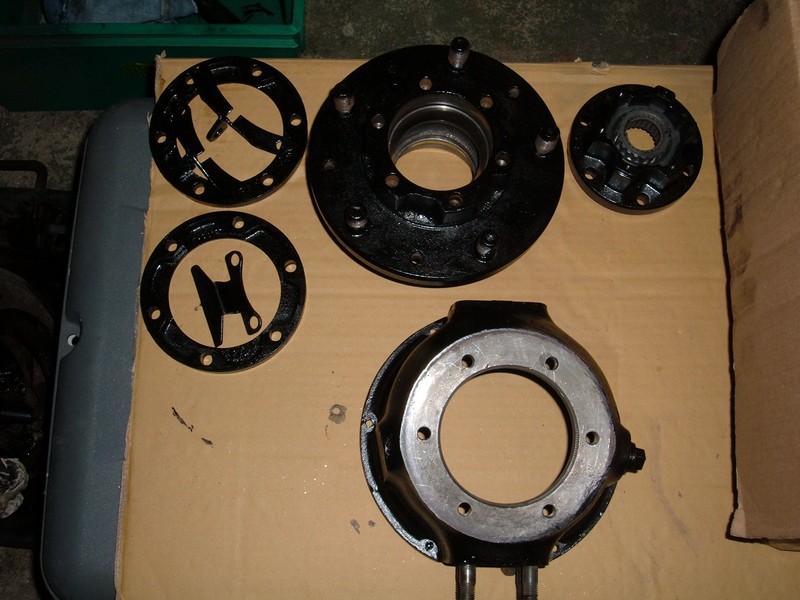

la préparation c'est long voir très long.....ou alors je ne suis pas rapide Rolling Eyes

mais c'est beau non?

refection du train avant: sphères, freins, moyeux. DSCF3268

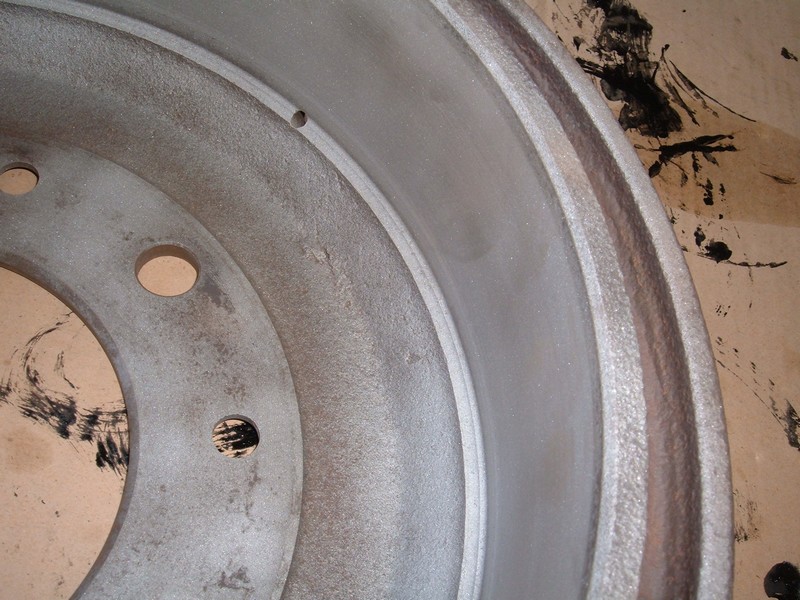

et un petit déglaçage pour les tambours


refection du train avant: sphères, freins, moyeux. DSCF3270

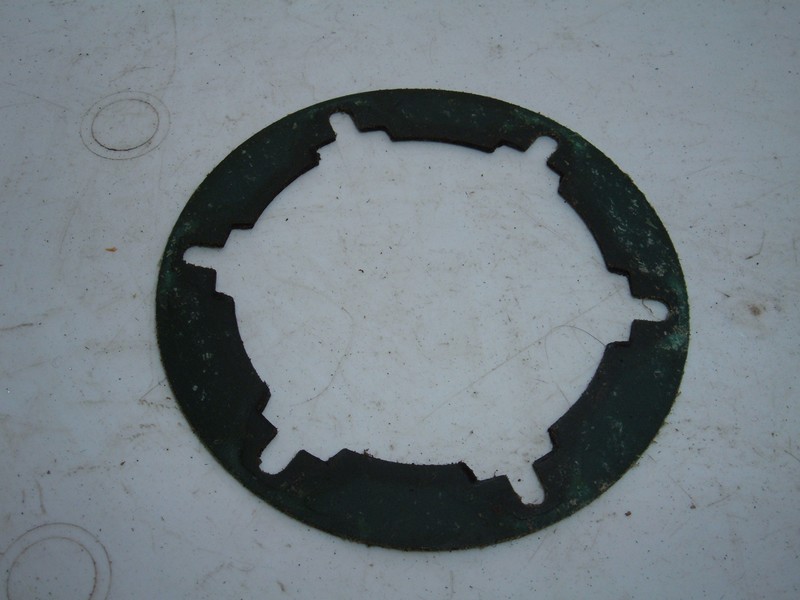

il me faut aussi refaire des joints pour les moyeux débrayables



refection du train avant: sphères, freins, moyeux. DSCF3272

en tout j'ai passé une bonne vingtaine d'heures pour obtenir ce resultat


Dernière édition par Shadok le Jeu 22 Avr - 17:54, édité 1 fois

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Lun 19 Avr - 10:03

l'étape du remontage

la on est déja plus joyeux :)

allez tout le monde sur le pont !

refection du train avant: sphères, freins, moyeux. Remontage007

on termine la préparation des sphères a l'aide d'une presse

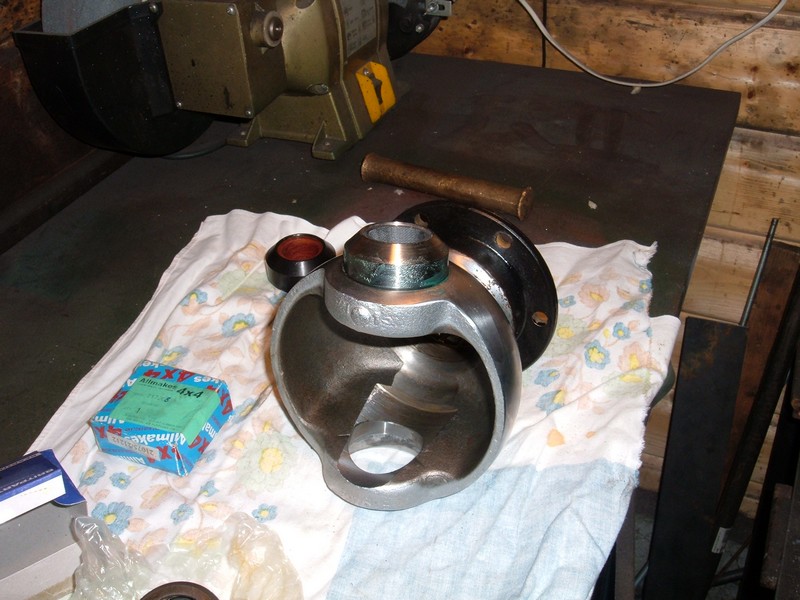

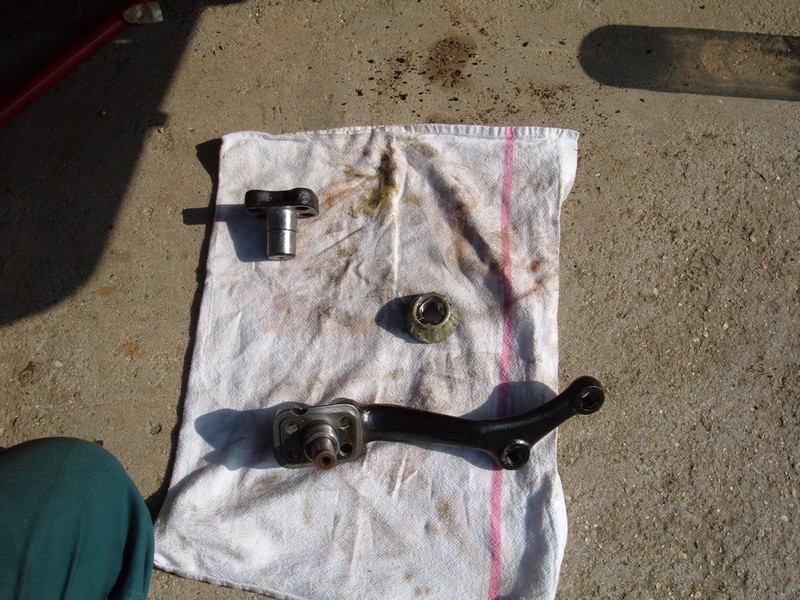

mise en place du support pivot
refection du train avant: sphères, freins, moyeux. Remontage010

refection du train avant: sphères, freins, moyeux. Remontage011
de la cage de roulement inférieure
refection du train avant: sphères, freins, moyeux. Remontage012

refection du train avant: sphères, freins, moyeux. Remontage014

on notera l'astuce pour ne pas dépareiller l'ensemble cage roulement (un petit colson et hop! ) :super2:

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Lun 19 Avr - 11:49

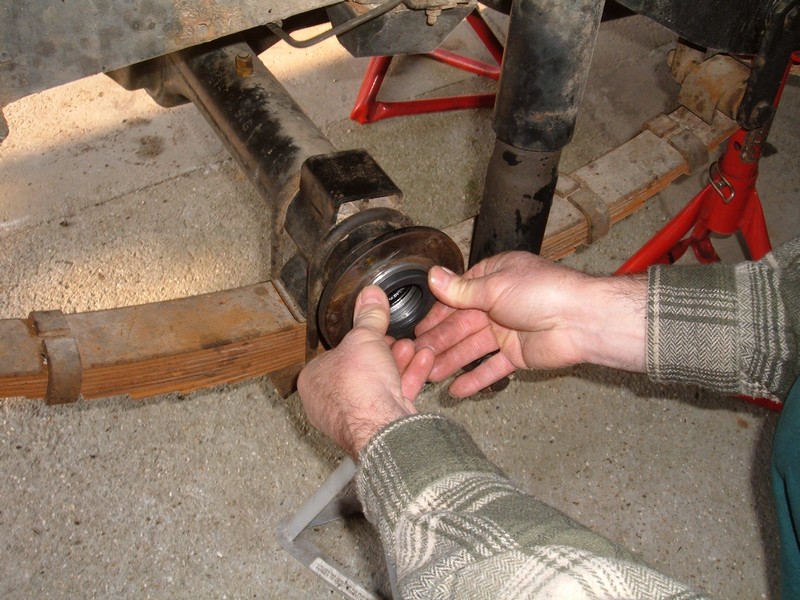

on positionne le joint

refection du train avant: sphères, freins, moyeux. Remontage015

refection du train avant: sphères, freins, moyeux. Remontage016

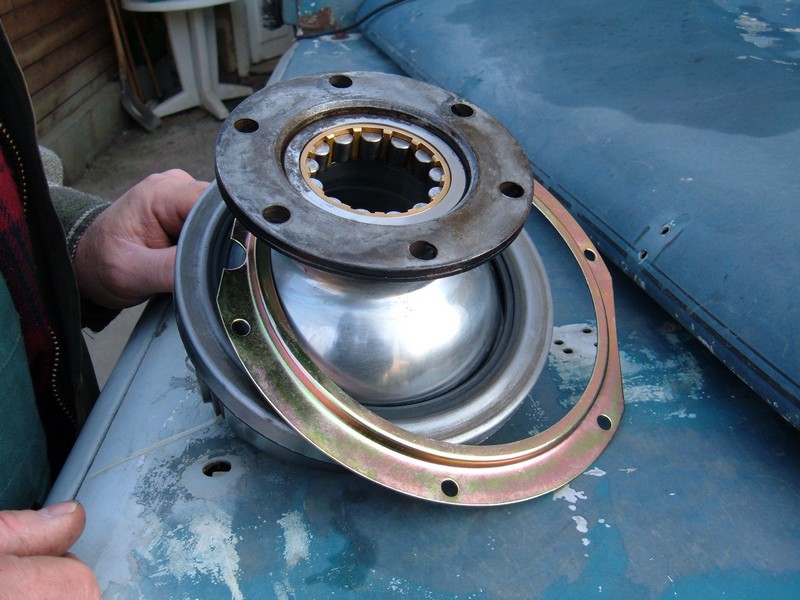

on enfile le joint de sphère et le cerclage

refection du train avant: sphères, freins, moyeux. Remontage019

montage de la sphère

refection du train avant: sphères, freins, moyeux. Remontage020

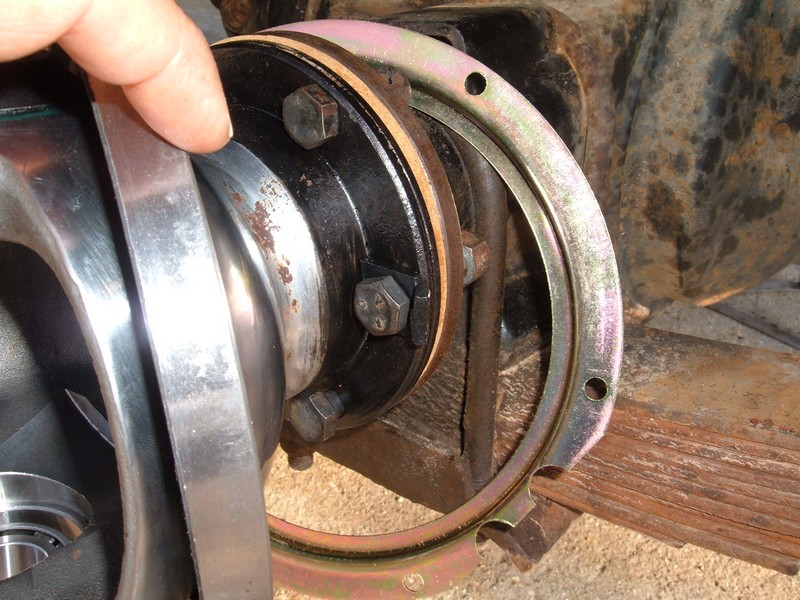

on n'oublie pas le joint papier et on positionne correctement la butée de direction sur le boulon médian


refection du train avant: sphères, freins, moyeux. Remontage022

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Lun 19 Avr - 17:20

passons maintenant au bol

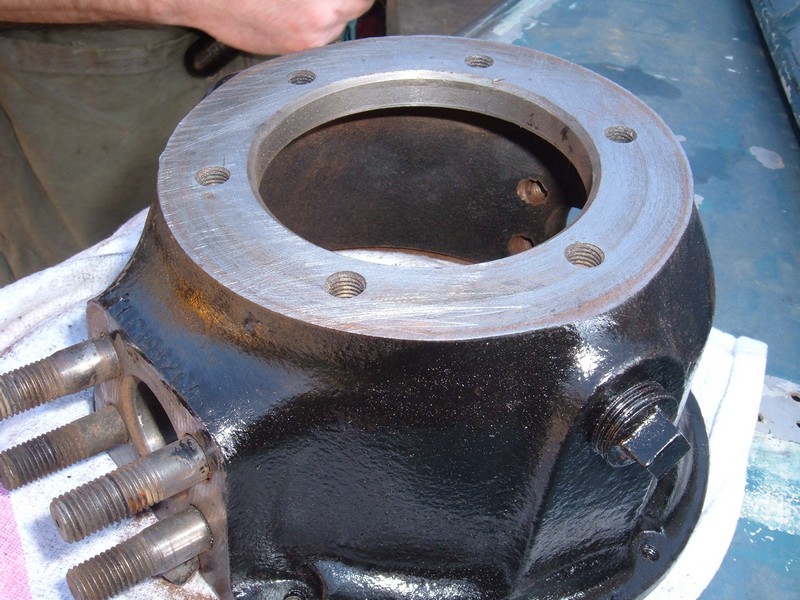

petites finissions des plans de joints

refection du train avant: sphères, freins, moyeux. Remontage023

refection du train avant: sphères, freins, moyeux. Remontage024

refection du train avant: sphères, freins, moyeux. Remontage025

mise en place du joint torique de la corne
et de la moitié des cales de réglage de ce coté : l'idée est de garder les cales lors du démontage coté par coté pour partir sur un idée moyenne du réglage lors du remontage.
refection du train avant: sphères, freins, moyeux. Remontage026

on prépare le éléments pour le remontage du bol
refection du train avant: sphères, freins, moyeux. Remontage027

roulement inférieur en premier

refection du train avant: sphères, freins, moyeux. Remontage029

le bol


refection du train avant: sphères, freins, moyeux. Remontage030
refection du train avant: sphères, freins, moyeux. Remontage031

verrouillage de l'ensemble par le pivot

refection du train avant: sphères, freins, moyeux. Remontage032

après plus tranquillement la corne.
refection du train avant: sphères, freins, moyeux. Remontage033

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Lun 19 Avr - 18:00

le réglage de contrainte du bol peut alors commencer

au passage on note la présence de la petite rondelle de bakélite dans le logement du pivot

refection du train avant: sphères, freins, moyeux. Remontage034

a l'aide d'un peson on effectue par montages successifs le tarage de la contrainte du pivot

le décollage s'effectue environ autour des 8 kg
pour la rotation la valeur doit etre comprise entre 6 et 4 kg.
pour info ,une cale fine permet de régler par tranche de 2 kg

refection du train avant: sphères, freins, moyeux. Remontage037b

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Mar 20 Avr - 18:20

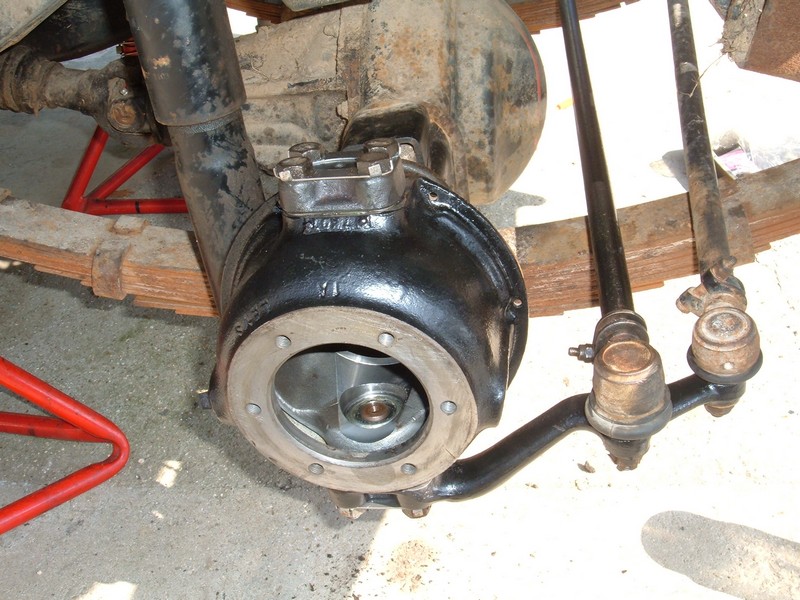

le réglage atteint on termine de monter le bol

refection du train avant: sphères, freins, moyeux. Remontage038

mise en place du joint de sphère et du cerclage (méplat vers le haut)
refection du train avant: sphères, freins, moyeux. Remontage042

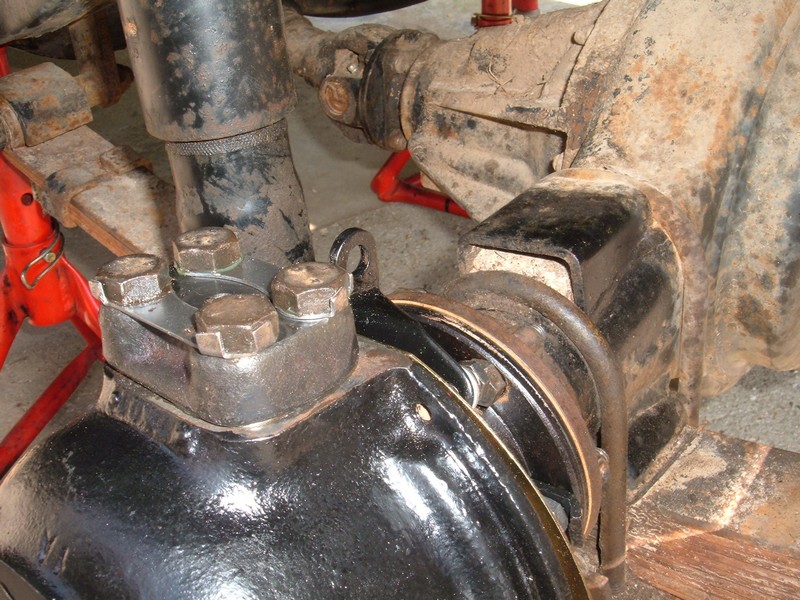

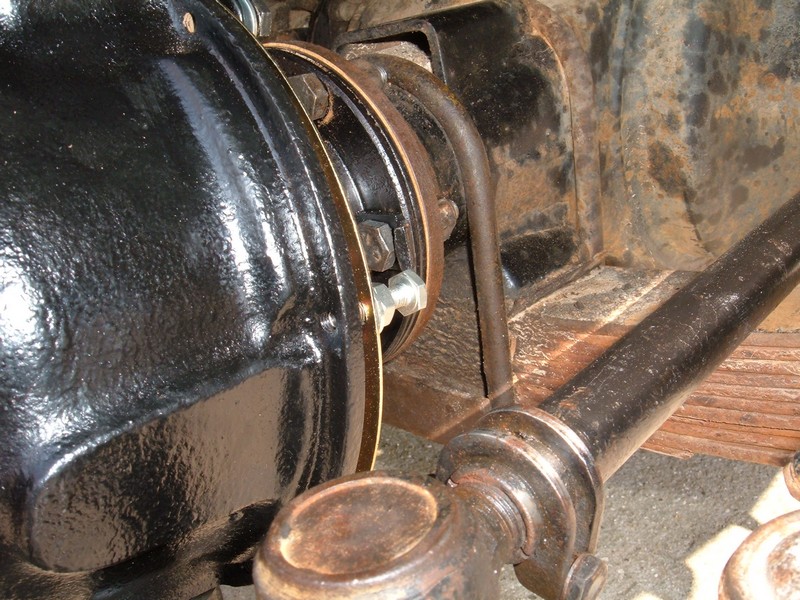

on n'oublie pas la fixation de du flexible de frein

refection du train avant: sphères, freins, moyeux. Remontage043

et la butée de direction

refection du train avant: sphères, freins, moyeux. Remontage045

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Mer 21 Avr - 11:01

remontage du plateau de frein

il faut maintenant penser a remonter l'arbre car après c'est trop tard ;)
un peu de graisse
refection du train avant: sphères, freins, moyeux. Remontage047

et hop

refection du train avant: sphères, freins, moyeux. Remontage048

le petit joint sur la fusée


refection du train avant: sphères, freins, moyeux. Remontage054

puis l'ensemble des pieces a remonter

refection du train avant: sphères, freins, moyeux. Remontage046

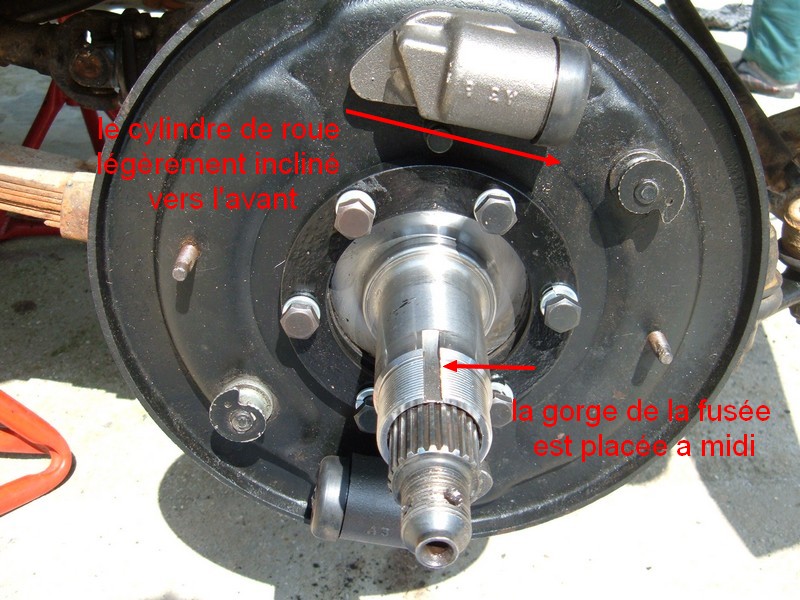

position de l'ensemble plateau-fusée
refection du train avant: sphères, freins, moyeux. Remontage053b

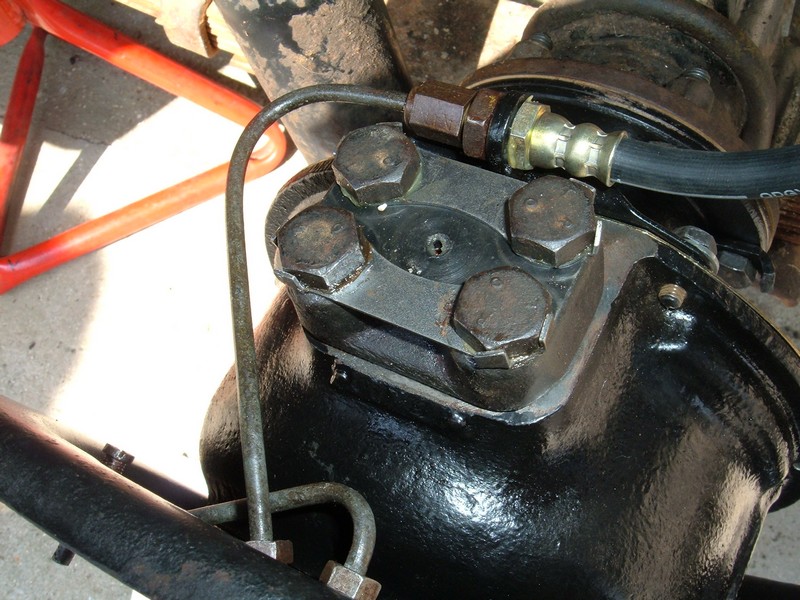

un peu de plomberie

refection du train avant: sphères, freins, moyeux. Remontage056


refection du train avant: sphères, freins, moyeux. Remontage058

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Mer 21 Avr - 11:33

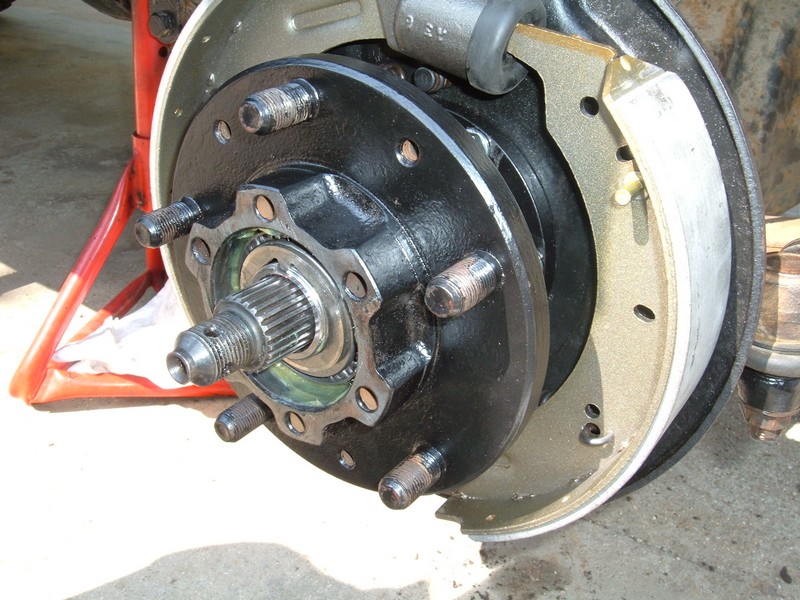

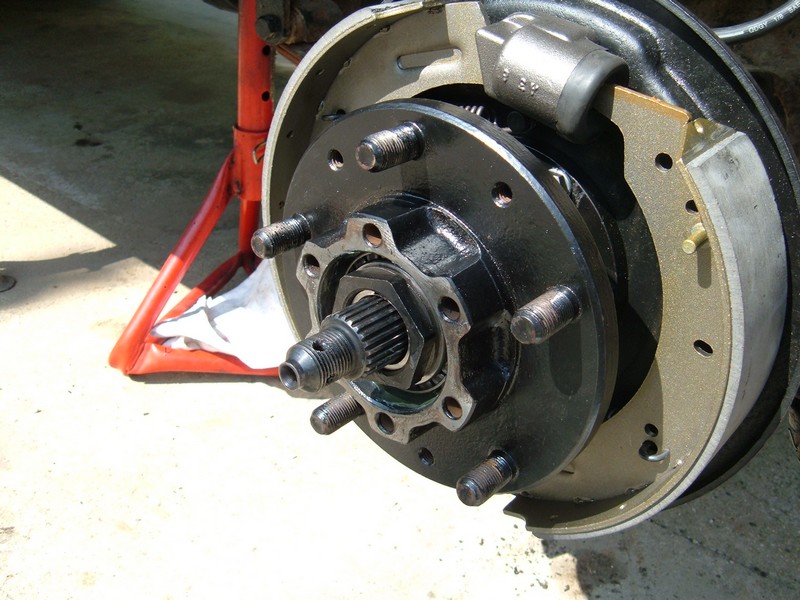

remontage des freins

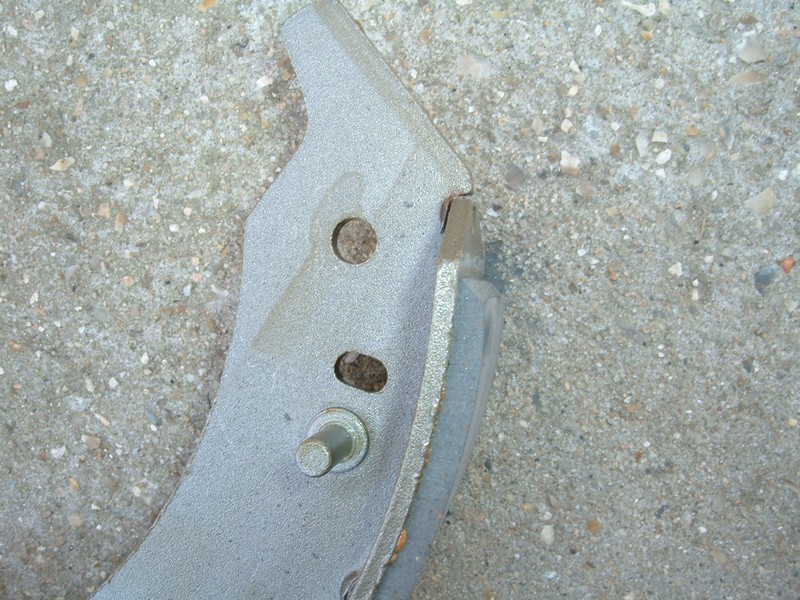

on prépare les garnitures , un petit détalonnage a l'aide d'une rape

refection du train avant: sphères, freins, moyeux. Remontage060

on dégage un angle d'attaque de 45°
refection du train avant: sphères, freins, moyeux. Remontage063

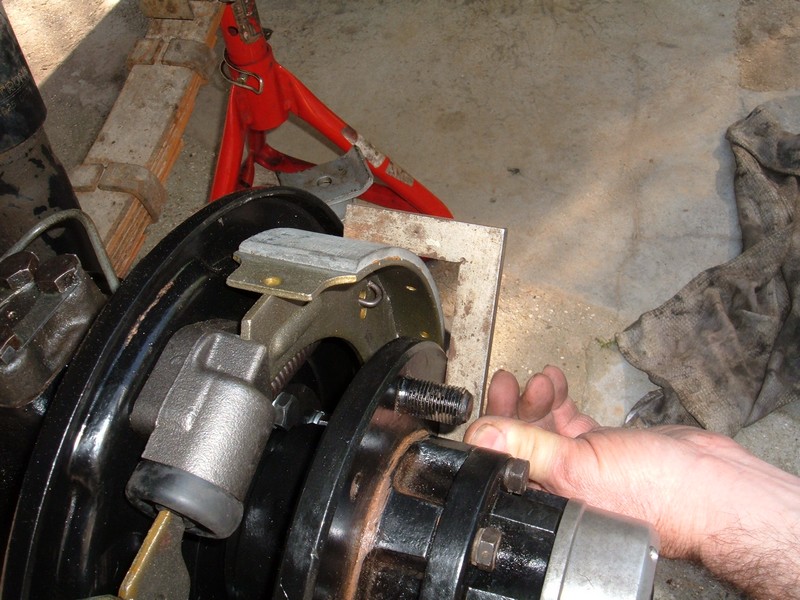

mise en place des garnitures et de leur ressort
le haut en premier
refection du train avant: sphères, freins, moyeux. Remontage065

refection du train avant: sphères, freins, moyeux. Remontage066

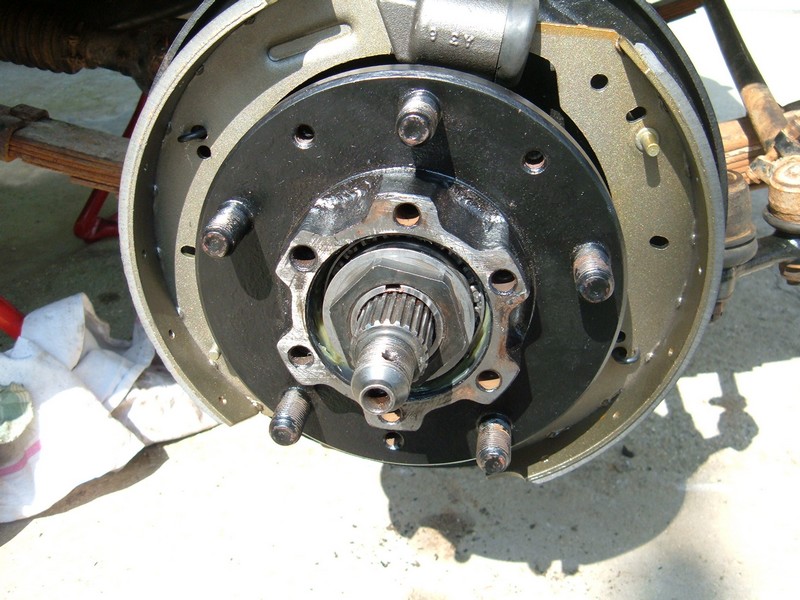

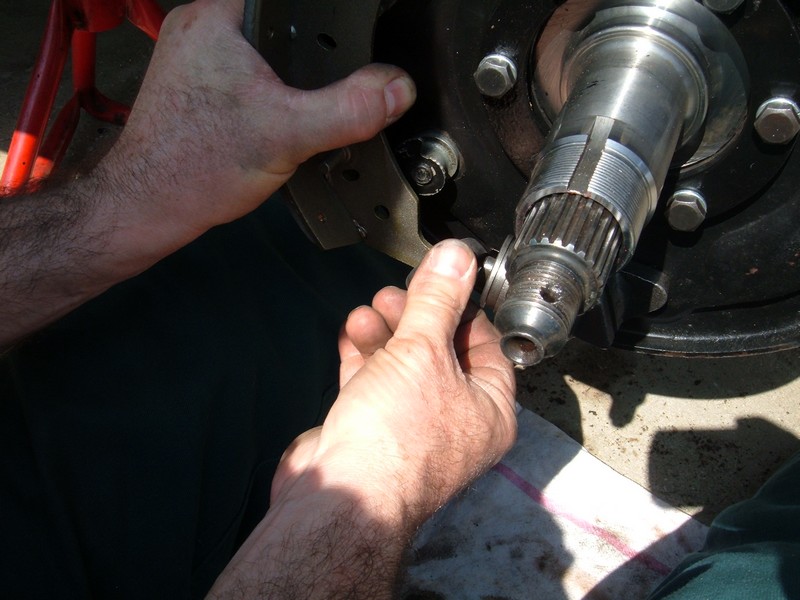

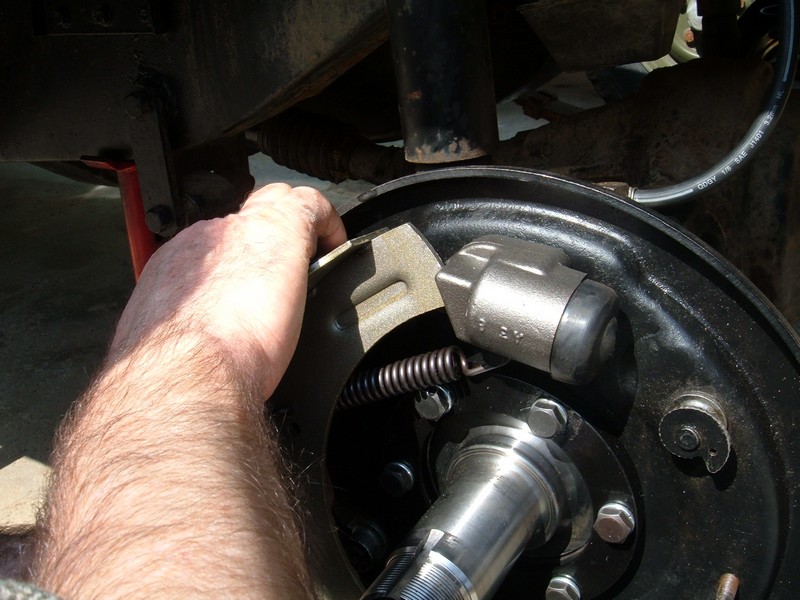

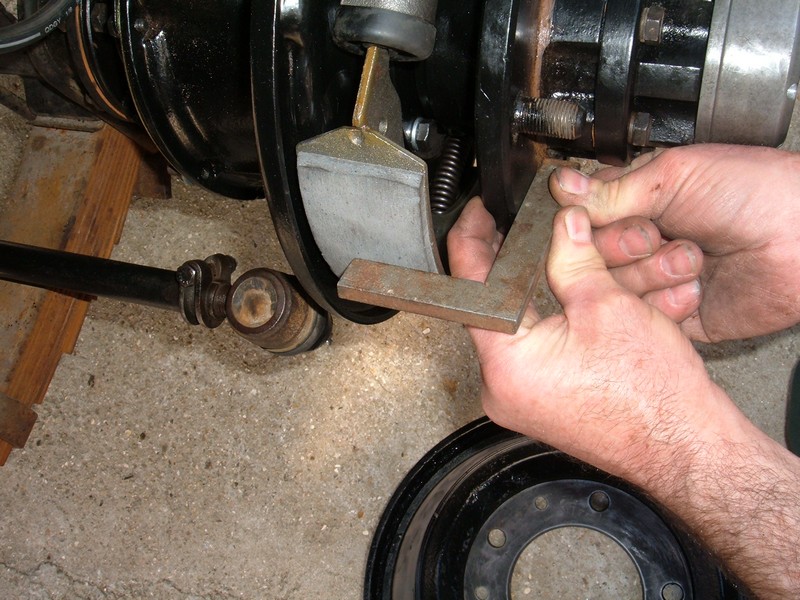

en bas on s'assure en démontant le cache poussière du positionnement dans la gorge

refection du train avant: sphères, freins, moyeux. Remontage067

refection du train avant: sphères, freins, moyeux. Remontage068

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Jeu 22 Avr - 17:59

remontage des moyeux

mise en place du joint
refection du train avant: sphères, freins, moyeux. Remontage069

on positionne le moyeux et le premier ensemble rondelle et écrou

refection du train avant: sphères, freins, moyeux. Remontage071

serrage de l'écrou de 52 bloqué puis desserrage d'1/8 de tour

refection du train avant: sphères, freins, moyeux. Remontage072
le deuxième ensemble rondelle-écrou
refection du train avant: sphères, freins, moyeux. Remontage073

refection du train avant: sphères, freins, moyeux. Remontage074
finition de la rondelle frein
refection du train avant: sphères, freins, moyeux. Remontage076

équerrage des garnitures de frein

on règle les équerrages a l'aide des vis du plateau de frein

refection du train avant: sphères, freins, moyeux. Remontage083

refection du train avant: sphères, freins, moyeux. Remontage084[img]

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Shadok le Jeu 22 Avr - 18:16

montage des moyeux débrayables

refection du train avant: sphères, freins, moyeux. Remontage077

refection du train avant: sphères, freins, moyeux. Remontage078

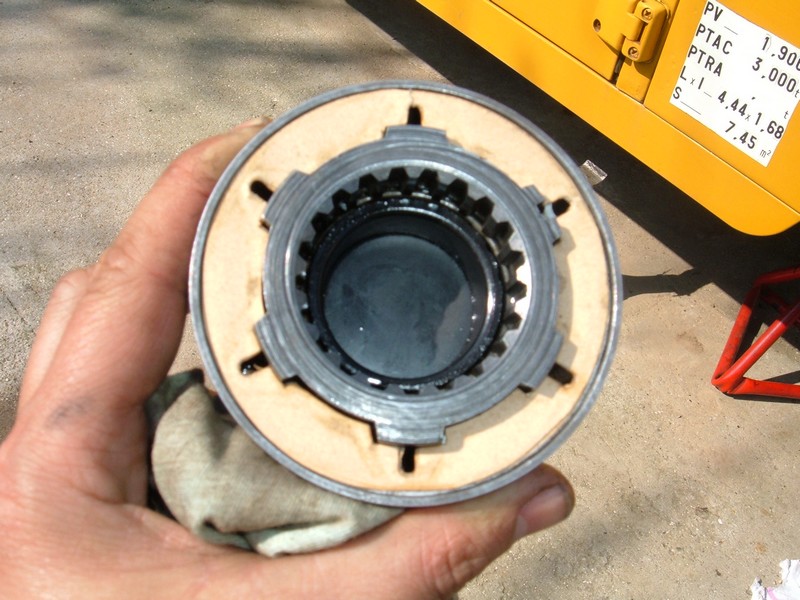

refection du train avant: sphères, freins, moyeux. Remontage081

remontage des tambours
refection du train avant: sphères, freins, moyeux. Remontage082

il faut alors encore effectuer la purge des freins et le réglage mise en frottement des garnitures de frein sur les tambours par réglage des excentriques (escargots) et remonter les roues....

voila encore une bonne partie de jardinage... :ange: de mécanique de réalisée dans la joie et la bonne humeur
encore a grand merci a René notre :korrigan: :merci:

_________________
En essayant continuellement, on finit par réussir. Donc plus ça rate, plus on a de chances que ça marche !
Shadok
Shadok

Localisation : rouen
Messages : 564
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

refection du train avant: sphères, freins, moyeux. Empty Re: refection du train avant: sphères, freins, moyeux.

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
