Message  Snop le Sam 8 Mai - 12:54

:langue: Pas de panique, ça va venir, les kits sont commandés, en les attendant, j'ai déposé les étriers, je les ai entièrement gratté et j'ai déposé les pistons et joints ... :nuts:

ATTENTION: à aucun moment vous ne devez séparer les 2 parties d'un étrier, il doit toujours resté assemblé.


Pour des véhicules qui sont assez souvent affectés au "off road" la première phase doit passer par un bon passage au jet d'eau (chose que je n'ai pas fait) .... :ange:

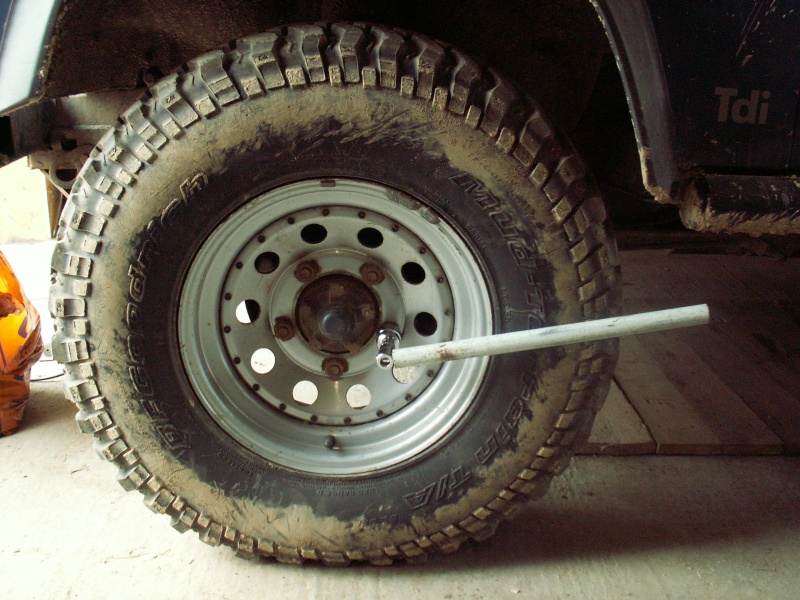

Ensuite, commencer par débloquer les écrous de roue pendant que le véhicule est encore au sol.
Remise en état des étriers de frein AV de Defender Pict0510

Mettre en place le cric et, de manière à vous mettre en sécurité pendant l'intervention, des chandelles (ou de bonnes calles de bois)...
Remise en état des étriers de frein AV de Defender Pict0511

Une fois la roue décollée du sol, enlever ses écrous et retirer là:
Remise en état des étriers de frein AV de Defender Pict0512

Et vous voilà arrivé sur le lieu du champ de bataille
Remise en état des étriers de frein AV de Defender Pict0513

Si vous ne souhaitez pas vidanger votre liquide de frein, repoussez le ressort de la durite et la pincer (préconisation Land Rover)
Remise en état des étriers de frein AV de Defender Pict0514

Remise en état des étriers de frein AV de Defender Pict0515

Brosser efficacement l'écrou de la durite rigide sur l'étrier et le dévisser avec la clef qui va bien: clef de 11 (vous l'apercevez en position sur la photo du dessus)
Remise en état des étriers de frein AV de Defender Pict0520

A l'aide d'une clef 12 pans (impératif du fait de la forme spécifique des têtes de vis) de 13mm....,
Remise en état des étriers de frein AV de Defender Pict0012

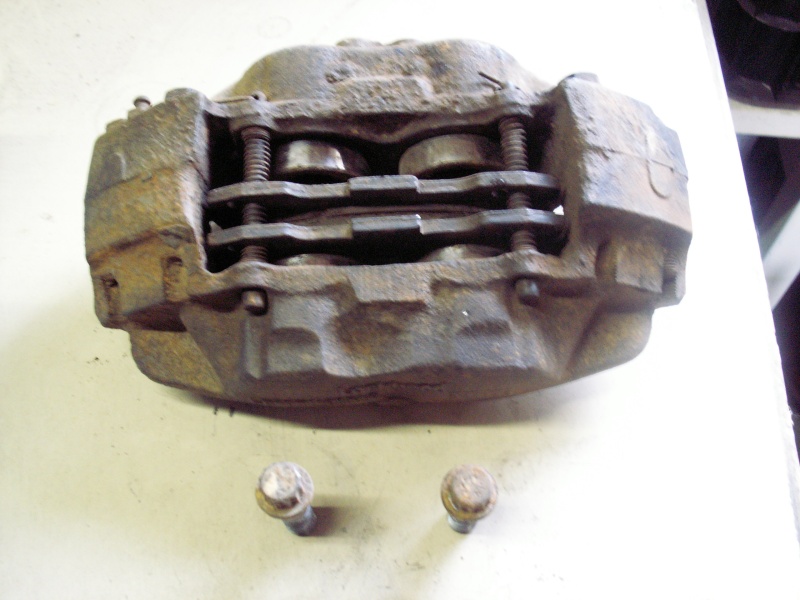

... desserrer complètement les vis de maintien de l'étrier et le déposer:
étrier AVG
Remise en état des étriers de frein AV de Defender Pict0517

étrier AVD
Remise en état des étriers de frein AV de Defender Etrier10

2 heures de brossage plus tard, après avoir extrait les pistons à la pince multiprise:
Remise en état des étriers de frein AV de Defender Pict0518


Après avoir déposé les jonc au tournevis, les joints "liquide" avec la pointe d'un couteau d'électricien et après avoir nettoyé les logements de piston avec du liquide de frein propre, voilà le résultat.
Sur cette photo, vous apercevez en haut du logement du piston: le logement qui reçoit "le jonc d'arrêt du racleur" et "le joint racleur" et en dessous la gorge qui reçoit "le joint de liquide"
Remise en état des étriers de frein AV de Defender Pict0013


Dernière édition par Snop le Sam 15 Mai - 7:03, édité 8 fois

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Les kits sont arrivés ...

Message  Snop le Jeu 13 Mai - 19:28

:nuts: ... les voici

notice "in english of course" ...zut, il va me manquer la bague qui se monte sur le serre-joint et qui permet la pose du jonc et du joint racleur :aie: ....
mais celà ne m'a pas empêché de monter mes kits :ange: (ah si j'avais eu un tour)
Remise en état des étriers de frein AV de Defender Pict0014

un piston diamêtre 46mm
Remise en état des étriers de frein AV de Defender Un_pis10

un jonc porte joint racleur: l'élément fragile du kit: tôle emboutie d'épaisseur 0,5mm - diamâtre extérieur 52,5mm
Remise en état des étriers de frein AV de Defender Jonc_p10

Remise en état des étriers de frein AV de Defender Datail10

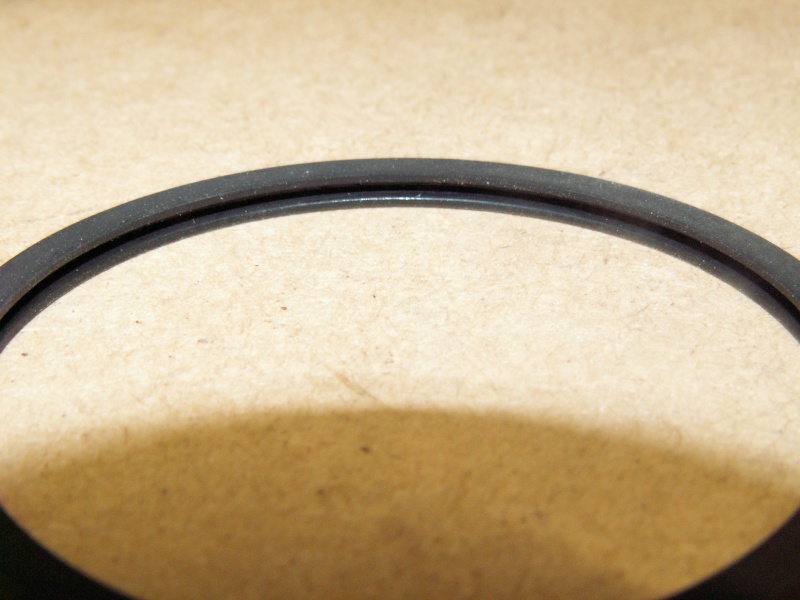

joint racleur
Remise en état des étriers de frein AV de Defender Joint_10

joint liquide
Remise en état des étriers de frein AV de Defender Joint_11


Dernière édition par Snop le Sam 14 Aoû - 8:59, édité 4 fois

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty La pose des kits ...

Message  Snop le Jeu 13 Mai - 20:14

scratch ............ c'est parti....

En premier lieu et en vue de repeindre les étriers après la pose des kits, il n'est pas inutile de préparer des pastilles adhésives destinées à protéger les pistons, joncs et joint-racleurs en se servant d'un jonc comme gabarit
Remise en état des étriers de frein AV de Defender Pastil10

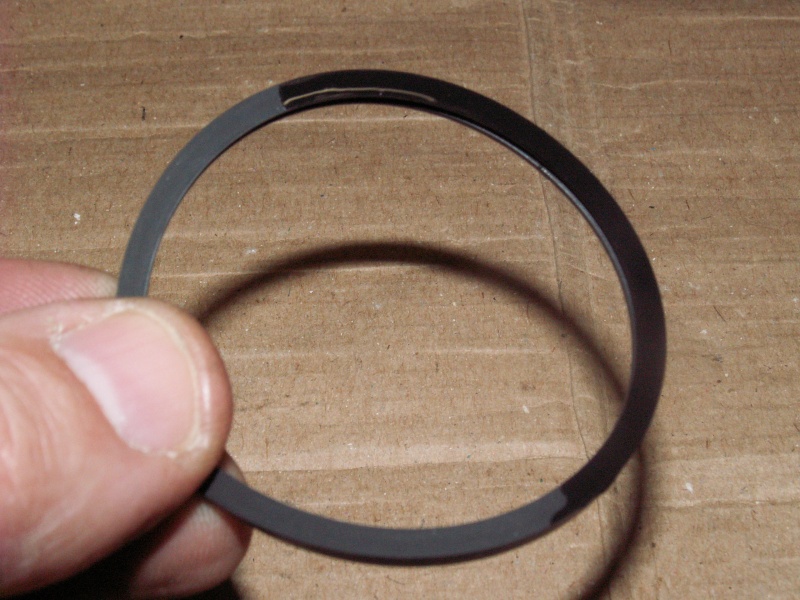

huiler complètement le "joint liquide" avec du liquide de frein DOT4 puis le mêtre en place
Remise en état des étriers de frein AV de Defender Huilag10

Remise en état des étriers de frein AV de Defender Mise_e10

huiler le piston et le mettre en place sans l'enfoncer complètement et en faisant très attention à son sens: côté plein vers le fond, partie creuse vers l'extérieur côté plaquette de frein
Remise en état des étriers de frein AV de Defender Mise_e11

huiler complètement le jonc et le joint racleur, les assembler et les mettre en place sur le piston sans enfoncer complètement
Remise en état des étriers de frein AV de Defender Assemb10

Remise en état des étriers de frein AV de Defender Jonc_e10

là, du fait de l'absence de la bague spécifique, ça va devenir un peu "père la bricole" ....
avec un serre-joint et une petite plaquette de bois, enfoncer le piston et l'ensemble jonc-racleur
Remise en état des étriers de frein AV de Defender Serre_10

du fait d'une légère sur-épaisseur du piston par rapport à l'ensemble jonc-racleur, j'ai terminé la mise en place de cet ensemble en serrant légèrement avec une pince multiple en prenant soin de ne pas marquer le piston et de ne pas déformer le jonc ... :aie: .... mais le résultat est très satisfaisant ... fort heureusement
Remise en état des étriers de frein AV de Defender Gros_p10

Remise en état des étriers de frein AV de Defender Gros_p11


Dernière édition par Snop le Ven 21 Mai - 16:56, édité 2 fois

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Mise en peinture, repose des plaquettes et remise en place de l'étrier ...

Message  Snop le Jeu 13 Mai - 20:50

... ;)

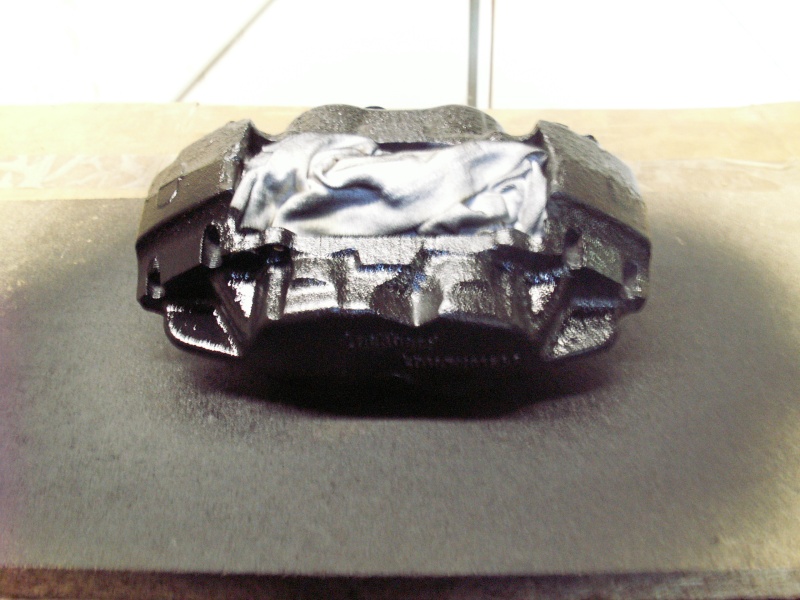

Phase peinture:
Remise en état des étriers de frein AV de Defender Mise_e12

Remise en état des étriers de frein AV de Defender Mise_e13

Remise en état des étriers de frein AV de Defender Mise_e14

Plaquettes de frein remise en place:
Remise en état des étriers de frein AV de Defender Etrier11

Remise en état des étriers de frein AV de Defender Etrier12

Etrier reposé:
Remise en état des étriers de frein AV de Defender Etrier13

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Ah oui ....

Message  Snop le Jeu 27 Mai - 19:45

... j'oubliais






































après l'effort, le réconfort Remise en état des étriers de frein AV de Defender 495355

Remise en état des étriers de frein AV de Defender Pict0018

;)

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Korrigan le Jeu 27 Mai - 20:34

Modération!! Modérateurs!!! je trouve totalement inadmissible cette publicité...

















sur le tee-short.......... :langue: :langue: :langue:
Korrigan
Korrigan

Localisation : Rouen
Messages : 2332
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Snop le Lun 14 Juin - 20:37

:hello:
Pour éviter d'avoir à procéder de cette manière... peu conventionnelle Rolling Eyes ...

Remise en état des étriers de frein AV de Defender Serre_10

... il faut envisager la fabrication d'un galet en téflon ou en nylon sur un tour d'ajusteur:

épaisseur: 20mm +-0,10
diamêtre extérieur maxi 52mm -0+0,10
diamêtre intérieur: 46,5mm -0+0,10/ profondeur 5mm +- 0,10(alésage) borgne (non débouchant) afin de pouvoir pousser sur le piston en même temps que sur l'ensemble jonc-joint

En théorie, avec ces côtes et tolérances, ça doit aller impec ;)

Remise en état des étriers de frein AV de Defender 683442

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Un truc comme ça quoi

Message  Snop le Dim 15 Aoû - 19:05

Remise en état des étriers de frein AV de Defender Pict0313

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Wilysa le Lun 16 Aoû - 6:05

:hello: :bonjour:

que dire :super: :super2: magnifique très belle réalisation de cette outil :approved:
Wilysa
Wilysa

Localisation : Rouen
Messages : 677
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Jalon le Mer 20 Fév - 18:10

Salut Patrice
je fais remonter le sujet,car j'ai des étriers comme les tiens à rénover.
As tu encore la référence des kits de joints commandés et celle des tes plaquettes?
N'ayant pas le véhicule qui va avec les étriers,je ne voudrais pas me louper pour ma commande.
A+ et merçi d'avance
Jalon
Jalon

Messages : 517
Date d'inscription : 21/11/2009
Age : 56

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Snop le Jeu 21 Fév - 9:09

:hello: Bien sûr
Pièces détachées achetées chez JFC: concernes les étriers avant
- plaquettes réf LSFP000260 le 26/02/2010/ 90,96 €HT
- nécessaire réparation étrier réf LSTC1280 le 06/05/2010 86.81 €HT par étrier

Remise en état des étriers de frein AV de Defender 948188

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Snop le Lun 15 Avr - 16:42

Jalon a écrit:Salut Patrice
je fais remonter le sujet,car j'ai des étriers comme les tiens à rénover.
As tu encore la référence des kits de joints commandés et celle des tes plaquettes?
N'ayant pas le véhicule qui va avec les étriers,je ne voudrais pas me louper pour ma commande.
A+ et merçi d'avance

:hello:
En fait tu te préparais à l'achat d'un 90, hein.... françouz, pétite filoute :langue:

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Snop le Lun 15 Avr - 16:56

:hello:
Bon, trêve de plaisanterie: J'ai purgé, repurgé et repurgé ces p*t**n d'étriers et repurgé encore ce WE passe queue au freinage à haute vitesse, à très haute vitesse... disons 200 km/h ..... Remise en état des étriers de frein AV de Defender 961186 :langue: ouèèèèè ok, à 100 km/h le bestiau tirait très fortement à gauche et, comme il me semble que je n'avais pas repassé de CT depuis la remise en état de ces étriers, je flippais un peu pour le CT d'aujourd'hui.....

Et bien, RAS, aucune remarque sur le freinage: j'en conclue donc, comme nous en avions (pas de chasse ni de ligne) parlé avec :korrigan: , qu'il y aurait bien des p'tits silents bloc de tirants de pont qui me font des farces....

Seule et unique remarque de ce CT: "INFRASTRUCTURE SOUBASSEMENT: corrosion multiple" ..... :aie: va bien falloir que j'y passe un jour au châssis galva :raleur:


:pill:


Dernière édition par Snop le Lun 15 Avr - 19:00, édité 1 fois

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Remise en état des étriers de frein AV de Defender Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2062
Date d'inscription : 15/11/2009
Age : 60

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Korrigan le Lun 15 Avr - 18:01

Heu!!! Tu vas te décider de sortir un peu ton Def... Remise en état des étriers de frein AV de Defender 298834
Comme mon P'tit Bleu me fait des caprices... pour le week-end prochain, c'est soit le Gros... ou je te sert de "sac de sable"...Remise en état des étriers de frein AV de Defender 191249
Korrigan
Korrigan

Localisation : Rouen
Messages : 2332
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Fred le Dim 3 Avr - 19:29

:hello:  à tous,
Je viens de refaire mes étriers arrières et je me suis largement inspiré de 2 sujets de monsieur Snop...
1) celui-ci pour la petite pièce permettant de bien mettre en place le jonc du joint racleur.
2) celui concernant le changement de roulement de moyeux.

Concernant la pièce pour mettre en place le jonc: attention sur le 90 les pistons arrières ont un diamètre de 41 et non 46 comme à l'avant.
Pour faciliter encore la mise en place du jonc, j'ai réalisé l'assemblage (piston, joint racleur et jonc) la veille et hop au congélateur.
De cette manière le jonc s'engage très facilement, ne reste plus qu'à le "plaquer" avec la pièce made in Snop. :super2:
Un vrai bonheur, merci Snop et :guinness3:
Fred
Fred

Localisation : Saint Pierre de Varengeville
Messages : 78
Date d'inscription : 03/02/2014
Age : 58

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Korrigan le Sam 9 Avr - 11:00

Bon retour sur la remise en état des mes étriers avant du Def'130... :hello:

Je l'avoue!!! J'ai ouvert mes étriers et... bah rien!!! Je n'ai pas de problème depuis leur remontage... :siffle2:

Par contre je renouvelle l'intérêt de remplacer la liquide de freins... ce que je n'avais pas fait depuis 20 ans, donc depuis l'achat du Gros et de ses 250 000km... :langue:

Pour avoir l'idée de l'importance du chantier... j'ai remplacé après leurs bons et loyaux servir depuis l'origine:

- les disques de freins,

- les flexibles de freins,

- les remplacements des pistons et joints... ce n'était pas un luxe,

- les roulements de moyeux et donc les différents joints,

- les mains-meneuses, clips et joints qui vont bien,

- j'ai profité de déposer les fusées pour vérifier les transmissions : cannelures et jeux tripodes,

- remplacer la graisse.

Voili, voilà!!! :aie:

Remise en état des étriers de frein AV de Defender Img_4410

Remise en état des étriers de frein AV de Defender Img_4411

Remise en état des étriers de frein AV de Defender Img_4412

On voit bien le truc "beurk" au font des alésages... c'est une pâtouille bien grasse et presque dure dans les canaux d'arrivée du DOT 4.... :pill:
Korrigan
Korrigan

Localisation : Rouen
Messages : 2332
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Remise en état des étriers de frein AV de Defender Empty Re: Remise en état des étriers de frein AV de Defender

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
