Message  Korrigan le Sam 29 Mai - 20:34

Perso, j'ai fait le reporter photo... les pro... eux avaient les mains dans le cambouis pour une fois... ça les changeait de leur domptage de puces zélectroniques... :langue: :langue: :langue: :langue:

Mais ils vont se prendre par la main pour commenter les tofs... ;) ;)


Edit: Volta:
Bon alors, maintenant que l'on a les photos, on légender tout ça.

On avait déjà une petite idée de ce qui nous attendait, puisque Willy avait déjà monté le sien.

On avait aussi une sacrée mine d'infos là:

http://titof26landrome.wordpress.com/mecanique/optimisation-td5/

Où tout a déjà été dit!

Mais comme notre :korrigan: a voulu immortaliser la chose alors.....

Pour commencer, immobiliser la bête en lui mettant un genou sur le moteur pour éviter qu'il souffre pendant l'opération :D :

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0010


Démontage de la traverse de fermeture capot (4 Vis):

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0011

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0012

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0013

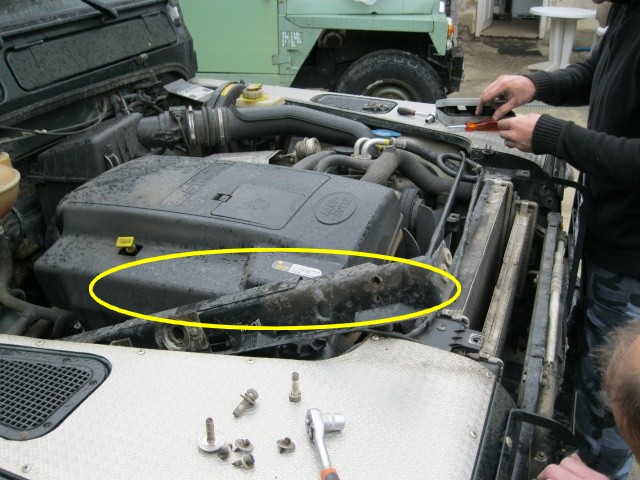

La mettre de côté sans démonter le câble:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0010

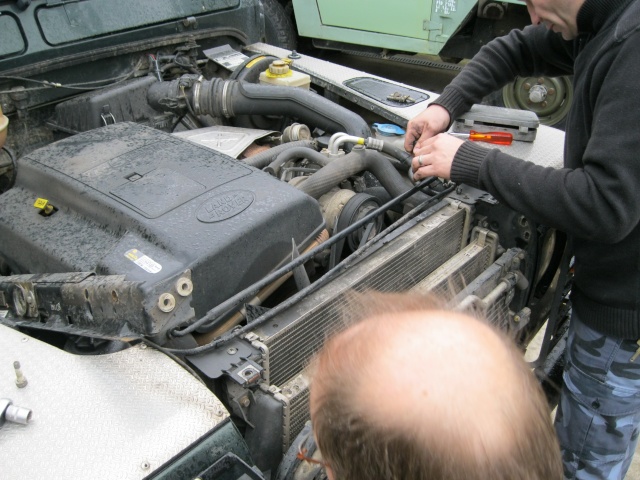

Desserrer les colliers et enlever les durits:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0015

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0016


Pas facile à desserrer le collier de celle-là:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0017

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0018

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0019

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0020

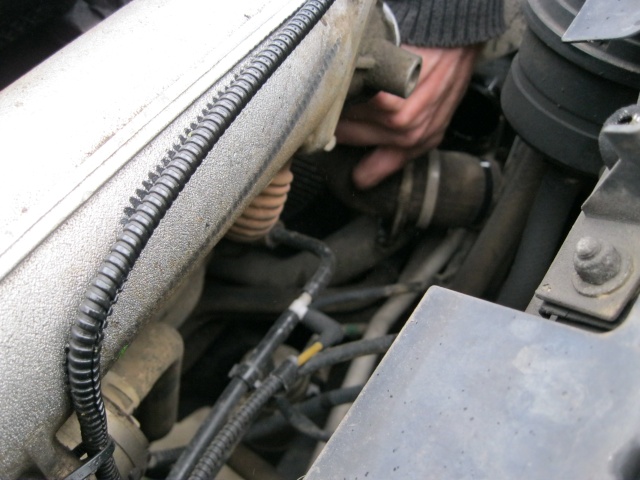

Les durits sont démontées:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0021


Démontage des pattes de fixation d'interco:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0022

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0023


C'est prêt à sortir:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0024


Tire... pousse.....oui mais en tirant... vers la droite... Nan! ta droite à toi...:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0025

Ça y est! on l'a!:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0026


L'est pas beau mon interco.....

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0027


Sacrée différence quand-même:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0028


Positionnement de la chose:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0029


Le pion de fixation gauche de l'interco, n'est pas pile poil en face du trou sur la patte du radiateur, il faudra retoucher cet endroit:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0011

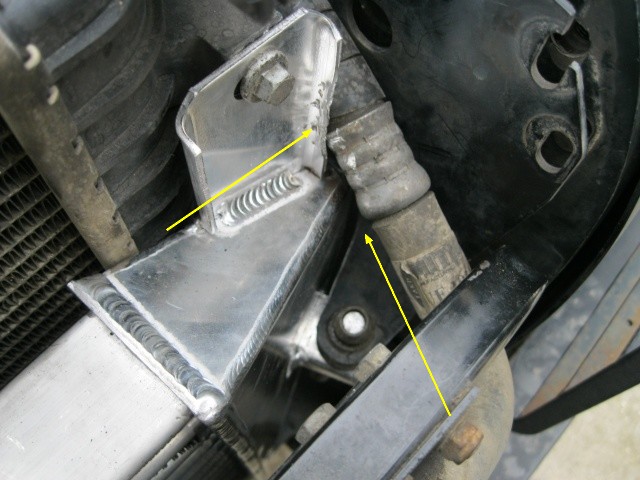

Les deux seules modifs qu'on a été obligés de faire, la patte de fixation de l'interco inférieure et la supérieure qui touchait au raccord de durit de clim.
Contrairement à Titof, en bas à droite ça passe nickel!

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0012


On inverse la tendance....
Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0032


On vérifie une dernière fois que la durit de clim ne touche pas.... c'est bon y'a 2mm!:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0013


On remonte le cache hélice:

Pose d'un Interco gros Volume sur un Def 90 avec clim Img_0034

Y'a plus qu'a remonter le capot et essayer!
