Révision d'une chaine de distribution d'une Série III essence 5 paliers

Message  Kris le Mer 26 Jan - 18:22

Bonsoir à tous,

Afin de sortir sur les chemins en évitant de répandre toute mon huile moteur, j'ai décidé de changer le joint spy de la poulie en facade du moteur. Renseignements pris auprès d'un landiste, pas besoin de tout démonter si celui-ci a déjà été changé. Donc démontage du boulon lanceur à la pince à griffe, puis extraction de la poulie avec un serre-joint de menuisier pris sur la traverse avant et un petit pied de biche.

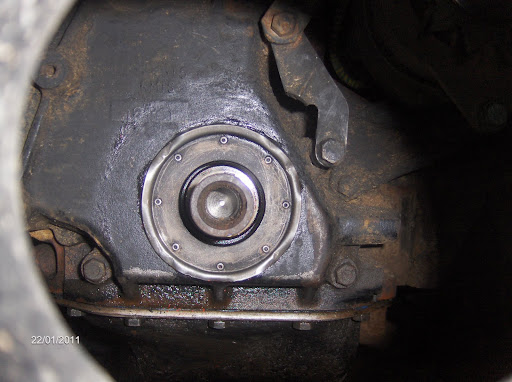

Verdict, on voit le bout des rivets d'origine donc démontage du carter de distribution...
Voyons plutôt la poulie...

Une petite gorge s'est formée à force de frottement avec le joint spy mais surtout la boue et sable qui à pu s'y mettre, profondeur 1 dixième de millimètre mais cela suffit à ce que l'huile se fasse la male au fur et à mesure que je complète le niveau moteur. J'ai trouvé un soudeur-tourneur pour rectifier cela car la pièce neuve est dans les 150 euros...
Voyons à démonter le carter, vidange du radiateur, débranchement des fils d'éclairage avant, pompe lave-glace et compresseur de klaxon, dépose de la calandre, des phares et enfin des fixations du support de radiateur avec les ailes et la chassis. On sort les pales du ventillo et la pompe à eau vous inonde le pied avec ce qu'il restait dans le haut moteur. Je découvre donc le chimiliblic.....

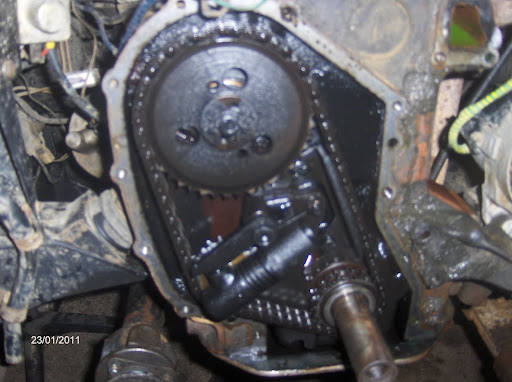

Les roues crantées du milieu semblent bizarres!!!! Voyons de plus pres...

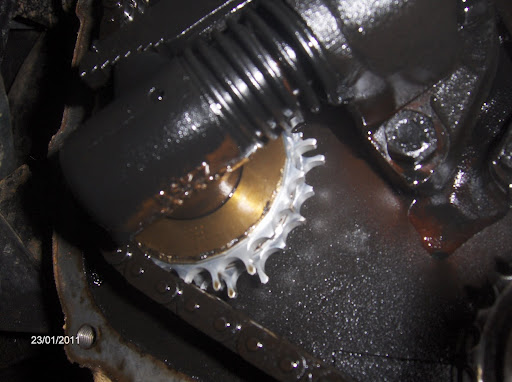

Horreur !!!! les petits morceau de métal que j'avais retrouvés dans l'huile de vidange pourraient'ils venir de là???
Et c'est pareil de l'autre coté!!!


Bon en attendant l'avis des experts que comptent ce forum, j'ai attaqué le cache distribution avec son joint spy. Donc aprés un petit nettoyage à l'eau chaude sous pression, mettre le couvercle coté intérieur pour faire sauter les têtes de rivets avec un burin fin. Puis avec un chasse goupille de 3 pas tordu et un bon marteau, évacuer les corps de rivet. Apres quelques essais infructueux, j'ai d'abord donné un petit coup de pointeau pour les décoller. Apres plus aucuns soucis, mais le cache est pas mal abimé par l'ancien proprio !!! à remplacer, en espérant que c'est dans le kit de rénovation.

Si vous avez des observations, conseils ou encore les références des pièces à commander, n'hésitez surtout pas à intervenir.
Merci d'avance

Kris
