Message  Robin76 le Dim 6 Nov - 9:23

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,





Il y a 2 jours, j'ai rencontré un problème avec la boîte de vitesses de OLd Granny. Après quelques kilomètres de trajet routier tranquille, impossible de passer les 3ème et 4ème rapports et ce, sans aucun signe avant coureur. Les autres rapports se passent sans aucune difficulté ni bruit particulier. Je pense à priori à un blocage du coulisseau correspondant.

Avez vous déjà eu ce type de problème.

Quelles sont les pistes d'investigation ?

Je vais m'attaquer demain au démontage du plancher et du tunnel de boîte pour avoir une visualisation de le commande des coulisseaux.

J'ai lu avec intérêt Pb 3éme et 4ème sur BV de SIII 1973  497508 le post de René sur la réfection des boîtes mais j'espère ne pas en arriver là Pb 3éme et 4ème sur BV de SIII 1973  399793 .

Peut-être la bille de verrouillage qui reste coincée Pb 3éme et 4ème sur BV de SIII 1973  941145 .



Merci par avance pour vos conseils.



@+ sur les chemins Pb 3éme et 4ème sur BV de SIII 1973  204864



Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Steph60 le Dim 6 Nov - 21:39

Les ressort plats du sychro de 3/4 sont au fond de la boite !! Va faloir operer



Pb 3éme et 4ème sur BV de SIII 1973  191249 Pb 3éme et 4ème sur BV de SIII 1973  191249 Pb 3éme et 4ème sur BV de SIII 1973  191249
Steph60
Steph60

Localisation : Beauvais
Messages : 106
Date d'inscription : 24/12/2010
Age : 46

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Korrigan le Dim 6 Nov - 22:02

Pas sympa Steph... mais d'accord avec toi... :hello:

En plus facile à vérifier... une simple vidange suffit... :ange:
Korrigan
Korrigan

Localisation : Rouen
Messages : 2333
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Lun 7 Nov - 20:06

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,



Merci pour ces infos. J'étais loin du diagnostic Pb 3éme et 4ème sur BV de SIII 1973  261846 .

Compte-tenu de l'urgence (toute relative), je vais dès demain après-midi vérifier si l'ensemble BV/BT/OD Fairey Pb 3éme et 4ème sur BV de SIII 1973  497508 du 109 est compatible. Si oui, je vais essayer de faire le transfert dans la semaine.



@+



Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Korrigan le Lun 7 Nov - 21:23

Ca dépend jusqu'où ils ont fait la modif'.... mais j'ai peur à ce que tu ne découvres la boite 4 des 1er Range avec la boite de transfert qui fera que tes transmission ne seront pas à la bonne longueur... :aie:
Korrigan
Korrigan

Localisation : Rouen
Messages : 2333
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Mer 9 Nov - 18:44

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,





D'après l'anglais qui a modifié ce 109 en installant le V8, les boîtes sont celles d'origine du Serie III. Il n'y aurait que la cloche qui serait spécifique car non standard et fait partie d'un kit d'adaptation.



Pb 3éme et 4ème sur BV de SIII 1973  Siii_111





Pb 3éme et 4ème sur BV de SIII 1973  Siii_112





Pb 3éme et 4ème sur BV de SIII 1973  Siii_113



Pour moi, cela ressemble bien à un ensemble BV/BT de Serie III. Les pros du Serie III ne seront peut-être pas d'accord.

Demain, dépose du caisson. Il ne reste plus que la pompe à essence à déposer. Il faudra ensuite déposer les arbres, etc ...

Ensuite, même manip sur Old Granny.

Ensuite, si compatibilité donneur/receveur, échange si possible vendredi et fin du remontage sur Old Granny samedi.



@+





Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Korrigan le Mer 9 Nov - 20:09

Sans être un "grand" spécialiste... c'est une boite de Serie III... fais tout de même attention... il y a un élément inadapté dessus car non d'origine... tu devrais le déposer... je t'en débarrasserai gratuitement... :ange:
Korrigan
Korrigan

Localisation : Rouen
Messages : 2333
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Mer 9 Nov - 20:41

L'élément non d'origine auquel tu fais allusion ne serait-il pas de marque Fairey par exemple ?

Je trouve qu'il complète parfaitement l'ensemble BV/BT Pb 3éme et 4ème sur BV de SIII 1973  298834



@+
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Snop le Jeu 10 Nov - 12:13

:hello:
De quel élément parlez-vous? :ange:

_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Pb 3éme et 4ème sur BV de SIII 1973  Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2064
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Wilysa le Jeu 10 Nov - 17:46

overdrivePb 3éme et 4ème sur BV de SIII 1973  216969
Wilysa
Wilysa

Localisation : Rouen
Messages : 677
Date d'inscription : 15/11/2009
Age : 50

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Sam 12 Nov - 20:28

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,





Pour ceux qui fantasmaient sur l'OD Pb 3éme et 4ème sur BV de SIII 1973  497508 , il est maintenant trop tard Pb 3éme et 4ème sur BV de SIII 1973  592730 .

Ce matin, avant dépose de l'ancienne boîte:



Pb 3éme et 4ème sur BV de SIII 1973  Old_gr10







Pb 3éme et 4ème sur BV de SIII 1973  Old_gr11



Ce soir, l'ensemble BV-BT-OD est insatallé sur Old Granny.





Pb 3éme et 4ème sur BV de SIII 1973  Old_gr12





Pb 3éme et 4ème sur BV de SIII 1973  Old_gr13



Après un petit test moteur tournant qui semble confirmer que tout est OK, il reste maintenant à reposer le caisson, les planchers et les sièges et ensuite faire un vrai test routier.



@+ sur les chemins.





Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Korrigan le Sam 12 Nov - 20:45

Salut Patrice,

une seule recommandation... vidange puis niveau... et biensur... "On the road again!!!! "
Korrigan
Korrigan

Localisation : Rouen
Messages : 2333
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Sam 12 Nov - 20:56

Merci pour l'info mais cela a déjà été fait "en temps masqué" alors que l'ensemble était encore sur le donneur. Et puis, par précaution, changement de la bague de l'embrayage. Les huiles étaient quasiment neuves mais avaient 5 ans minimum.



@+



Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Snop le Dim 13 Nov - 12:00

Wilysa a écrit:overdrivePb 3éme et 4ème sur BV de SIII 1973  216969

:hello:
Oh oui! Of Course
Pb 3éme et 4ème sur BV de SIII 1973  Old_gr13




_________________
Liiiiibeeeeertééééé!......... Mel GIBSON alias William WALLACE - Braveheart
Pb 3éme et 4ème sur BV de SIII 1973  Braveh12

If you think adventure is dangerous try routine it's lethal.
Un jour, j'irai vivre en théorie parce qu'en théorie tout va toujours bien.
Snop
Snop

Localisation : 76160
Messages : 2064
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Dim 26 Aoû - 20:20

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,

Après réception de mon support Pb 3éme et 4ème sur BV de SIII 1973  19409 , j'ai voulu l'étrenner en reprenant les investigations sur l'ensemble BV & BT qui était initialement sur Old Granny.

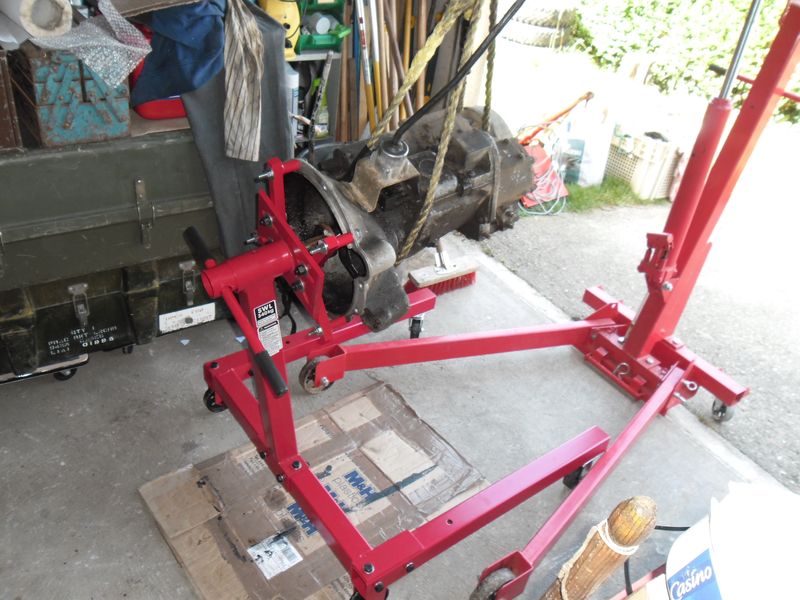

Tout d'abord, mise en place de l'ensemble BV/BT sur le support:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr10

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr11

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr15

Ensuite nettoyage sommaire:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr16

Vidange de la BV:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr17

Pas de particules métalliques et autres débris divers du synchro censés s'y trouver Pb 3éme et 4ème sur BV de SIII 1973  821913

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr18

Il faudra donc trouver autre chose et ouvrir le petit carter qui protège les coulisseaux.

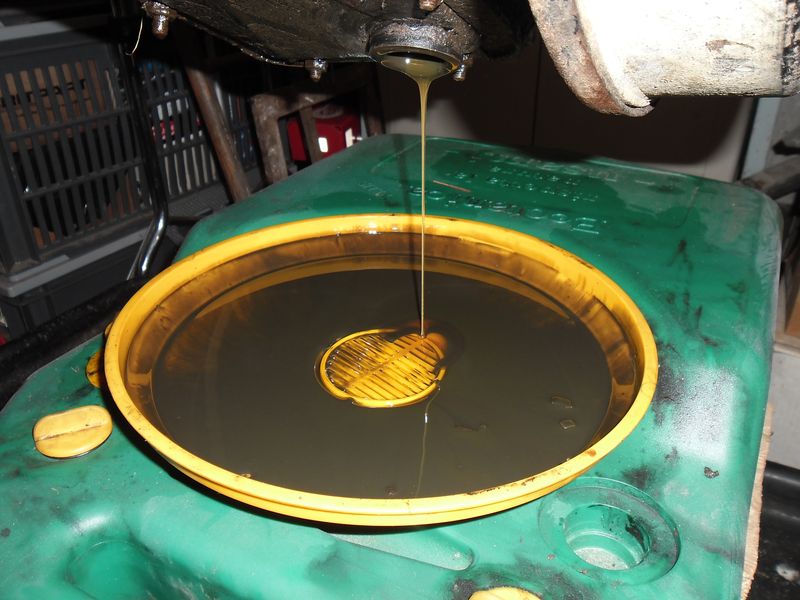

Par la même occasion, vidange de la BT:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr19

Et là, 2 petits morceaux métalliques font leur apparition Pb 3éme et 4ème sur BV de SIII 1973  10263 :

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr20

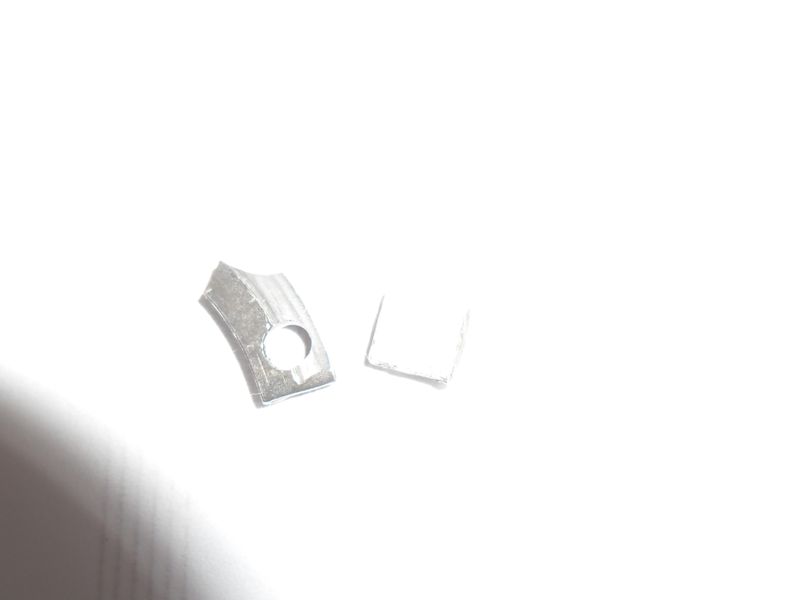

L'un des morceaux ressemble bougrement à une extrêmité de circlips.

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr22

Pour info, l'huile des BV & BT avait environ 1500 kms.

A suivre donc dans la semaine avec un démontage au moins partiel pour le diagnostic.

@+

Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Mer 29 Aoû - 9:18

Pb 3éme et 4ème sur BV de SIII 1973  191249 à tous,

J'ai continué entre deux les investigations sans grand succès.

Tout d'abord, la BV, en déposant le couvercle supérieur pour vérifier les verrouillages:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr23

Les 3 billes, les 2 oblongs et le petit coulisseau bougent librement. Mon hypothèse initiale est définitivement écartée.

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr24

Rangement des billes etc ... dans un sac plastique car ce n'est pas le moment de les perdre. Oui, je sais, je n'ai pas mis de graisse Pb 3éme et 4ème sur BV de SIII 1973  Wow13

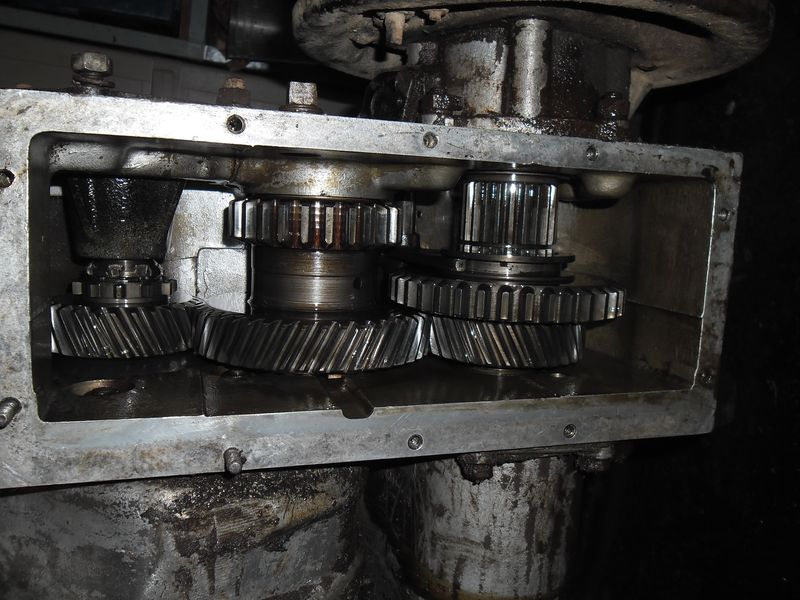

Maintenant, ouverture du carter de BT et surprise, un montage un peu particulier pour un écrou frein:

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr25

Manoeuvre des différents éléments, le jeu ne semble pas anormal, toutes les dents sont bien à leur place, le passage en courtes se fait sans problèmes.

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr26

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr27

Pb 3éme et 4ème sur BV de SIII 1973  Old_gr28

La petite languette métallique pourrait une partie de la rondelle frein crantée en bout d'arbre principal. A vérifier.

Quant au morceau de circlips, ?

Status quo pour l'instant. Je vais profiter de mon séjour Outre-Manche pour potasser le mode opératoire de René.

@+

Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Korrigan le Mer 29 Aoû - 16:36

Pour savoir si ce n'est pas l'écrou en sortie de boîte (217477) qui est desserré... tu dépose simplement les 6 écrous de la tulipe en fonte (533731) et tu la sors... tu pourras alors voir tout de suite si ton écrou cranté (217477) est déserré... Pb 3éme et 4ème sur BV de SIII 1973  596389
Korrigan
Korrigan

Localisation : Rouen
Messages : 2333
Date d'inscription : 15/11/2009
Age : 61

Voir le profil de l'utilisateur http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

Pb 3éme et 4ème sur BV de SIII 1973  Empty Re: Pb 3éme et 4ème sur BV de SIII 1973

Message  Robin76 le Mer 29 Aoû - 18:31

Pb 3éme et 4ème sur BV de SIII 1973  191249 René,

C'est bien ce que je pensais faire, mais à mon retour vers la mi-septembre.

Pour l'instant, j'ai tout refermé provisoirement pour ne pas laisser les boîtes sous forme de puzzle trop longtemps.

Ce délai me laissera le temps d'étudier ta prose Pb 3éme et 4ème sur BV de SIII 1973  19409 .

@+

Robin
Robin76
Robin76

Localisation : Luneray
Messages : 582
Date d'inscription : 15/03/2011
Age : 71

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
