boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 23/1/2010, 22:05

C'est grace à Lomax que nous pouvons proposer ce superbe document... comme quoi un patissier... pas n'importe lequel tout de même... fait la preuve que celui qui veut... peut devenir un pro de la mécanique... boite de vitesses - Remise en état de la boîte de vitesses de serie III... 821913


Dépose du levier de vitesse principal et du couvercle de sélecteurs de vitesses

1 démontage du levier de vitesse

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 110

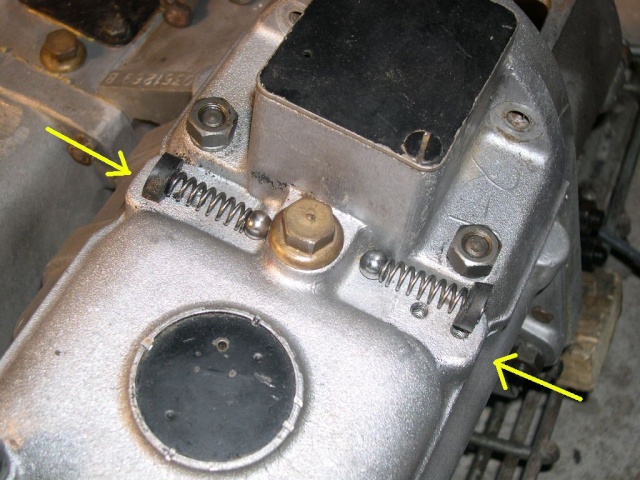

2 démontage des verrouillages des vitesses

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 210

3-4-5 une fois les boulons enlevés boucher les trous avec de la graisses pour ne pas perdre les billes

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 310

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 410

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 510

6 démontage du couvercle

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 610

7 le couvercle est démonté il faut faire attention à récupérer les 3 billes et les 2 taquets

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 710

8 déplacer successivement la fourchette de 3-4 puis celle de MA , et enfin celle de 1-2
pour pouvoir sortir les 3 fourchettes sans forcer

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 810

9 les fourchettes sont enlevées

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 910


Dépose du carter d’embrayage

01 enlever l’agrafe du mécanisme

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0110

02 sortir le manchon et le roulement ( 1 ) démonter le cavalier de maintient ( 2 ) et sortir le levier

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0210

03 Démonter la fixation de levier de transfert ( boule rouge )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0310

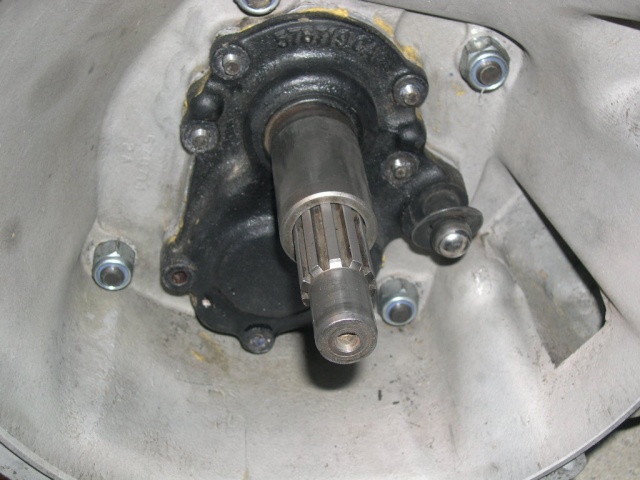

04 Démonter le couvercle du pignon primaire

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0410

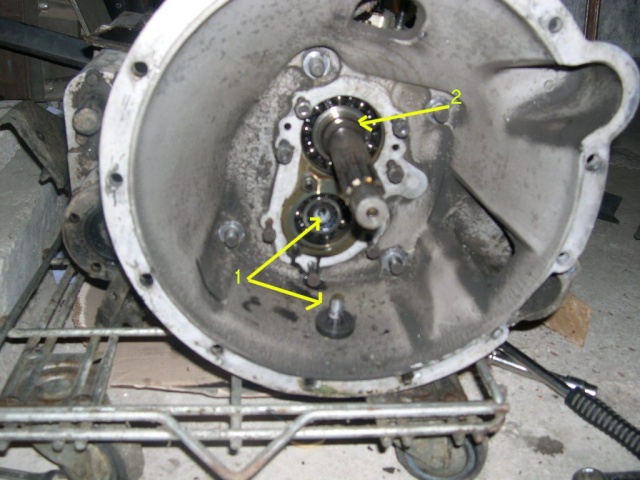

05 Démonter le boulon d’arbre intermédiaire ( 1 ) et le circlips d’arbre secondaire ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0510

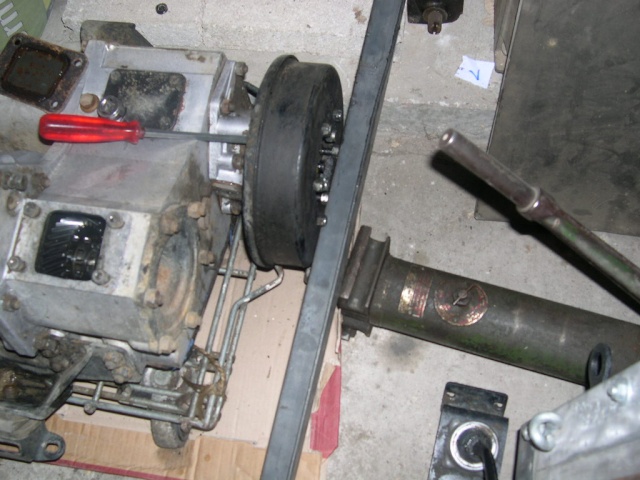

06 Pour empêcher les arbres de boite de tourner on peut bloquer au niveau du frein a main
Avec une cornière ou un plat

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0610

07 Démonter le carter d’embrayage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0710

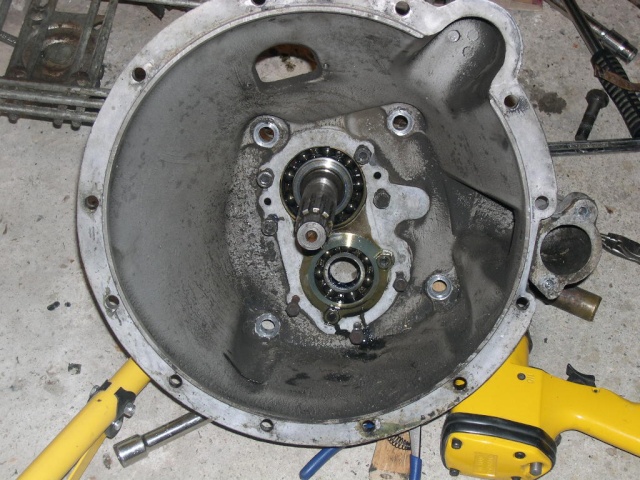

08 Carter démonté

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0810


Dépose de l’arbre intermédiaire

1 enlever le premier pignon et manœuvrer l’arbre vers le bas pour le sortir vers l’avant

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 00110

2 arbre intermédiaire

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 00210


Dépose de l’arbre secondaire

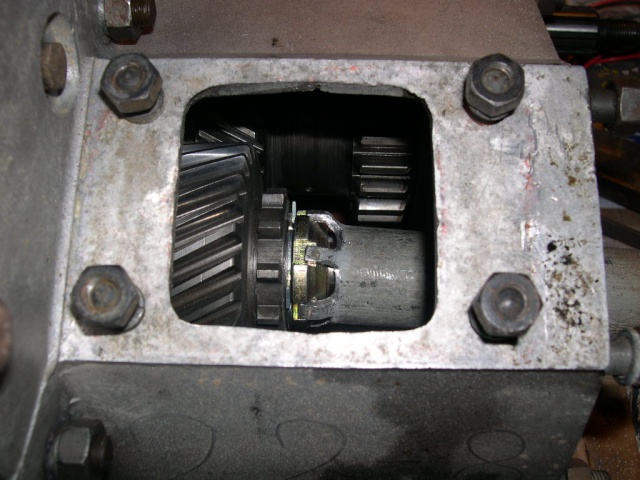

A Enlever la plaque de visite

boite de vitesses - Remise en état de la boîte de vitesses de serie III... A10

B Enlever le palier Ar

boite de vitesses - Remise en état de la boîte de vitesses de serie III... B10

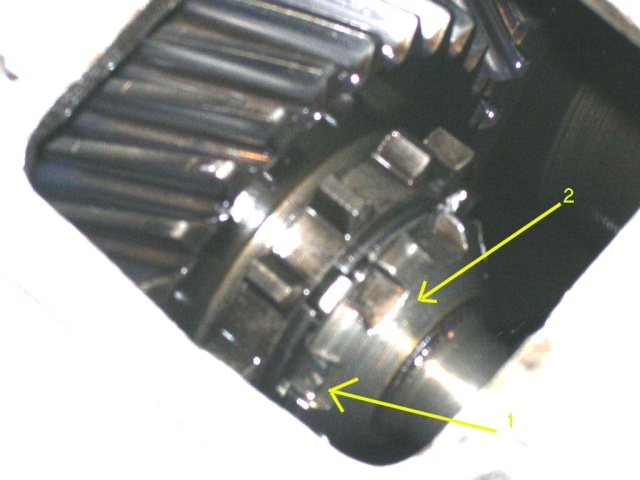

C Démonter l’écrou Ar ( 2 ) après avoir libérer la rondelle d’arrêt ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... C10

D Sortir l’écrou ( 1 ) la rondelle d’arrêt ( 2 ) la cale ( 3 ) le pignon de transfert ( 4 )
L’anneau pare-huile ( 5 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... D10

E Sortir l’arbre secondaire par l’avant . faire attention à son poids et le sortir doucement pour ne pas désolidariser l’ordre des pignons

boite de vitesses - Remise en état de la boîte de vitesses de serie III... E10
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 25/1/2010, 21:27

Démontage du frein a main et du tachymètre

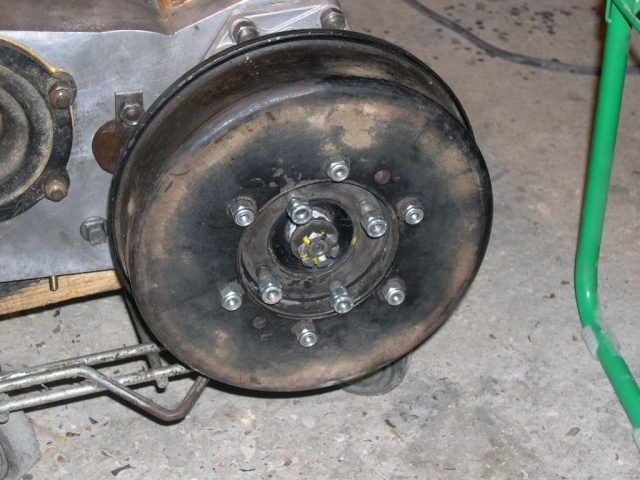

1 Démonter le tambour de frein à main

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 111

2 Enlever la goupille ( 1 ) et l’écrou central ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 211

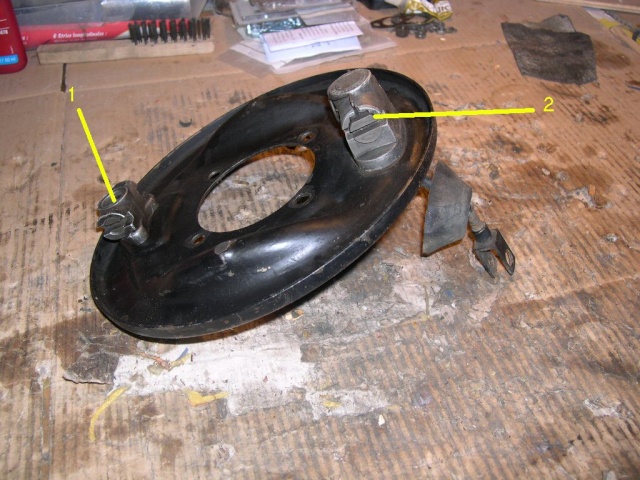

3 Déposer la sortie de boite AR ( 1 ) et déposer le flasque de frein à main ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 311

4 Déposer le logement de tachymètre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 411

5 Sortir le logement de tachymètre ( 1 ) les cales d’épaisseurs ( 2 ) et la vis sans fin d’entraînement ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 512


Dépose de la Boite de transfert et du carter de boite principale

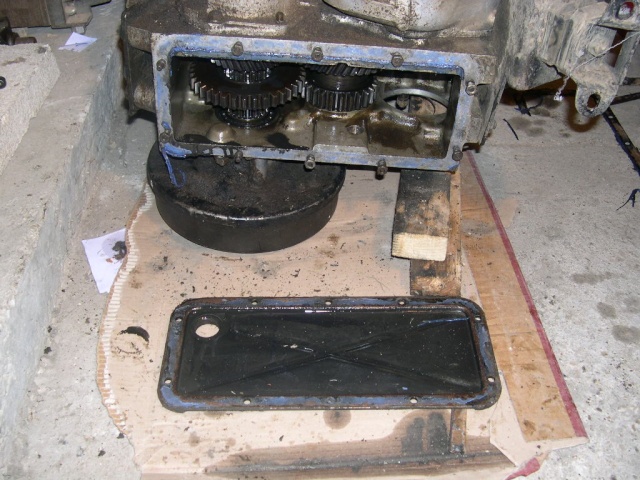

1 Déposer la plaque inférieure e la BT

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0111

2 Plaque inférieure enlevée

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0211

3 Déposer le palier d’arbre secondaire ( voir dépose de l’arbre secondaire )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0311

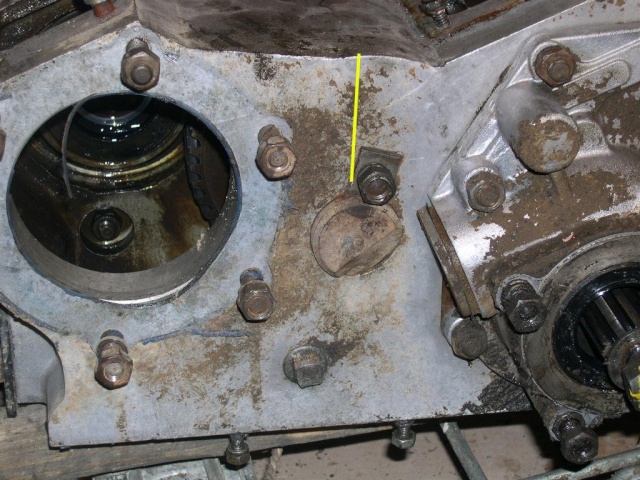

4 Démonter la fixation d’arbre intermédiaire de transfert

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0411

5 Je me suis servi d’un pied de biche comme levier pour sortir l’arbre en prenant appui dans l’encoche de celui ci.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0511

6 J’ai utilisé des cales en bois pour compenser l’écartement et ne pas abîmer la BT
pas besoin de forcer outre mesure

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0611

7 Sortir l’arbre ( 1 ) son joint torique ( 2 ) les 2 roulements ( 3 ) le pignon ( 4 )
les rondelles de butées et les cales d’épaisseur éventuelles ( 5 ) situées à chaque extremitées du pignon

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0711

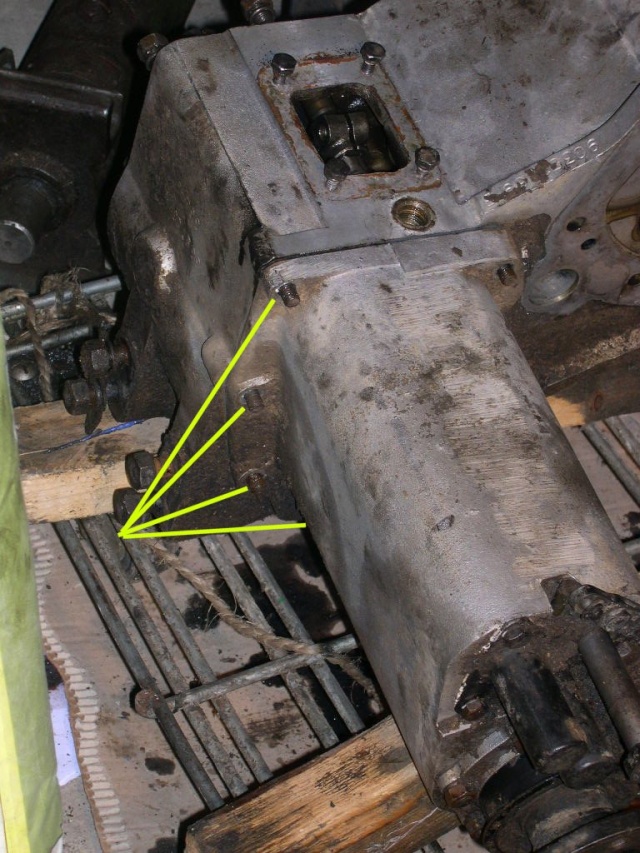

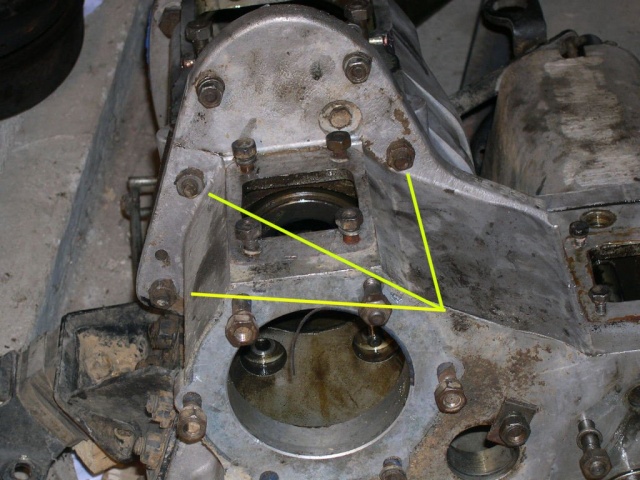

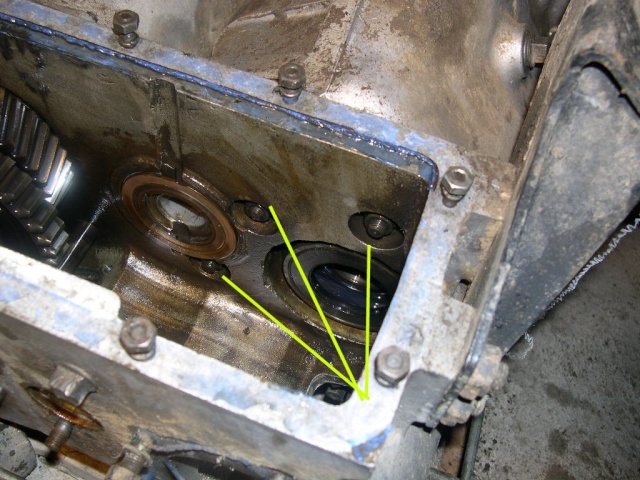

8 Démonter les fixations intérieures du carter de boite principale

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0811

9 « « « extérieure « « « « «

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0910

10 Déposer le carter de boite principale

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1010


Dépose du logement d’arbre avant

A Dépose de la plaque de visite du logement d’arbre AV ( 1 )
et du doigt de verrouillage de la fourchette de transfert ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... A11

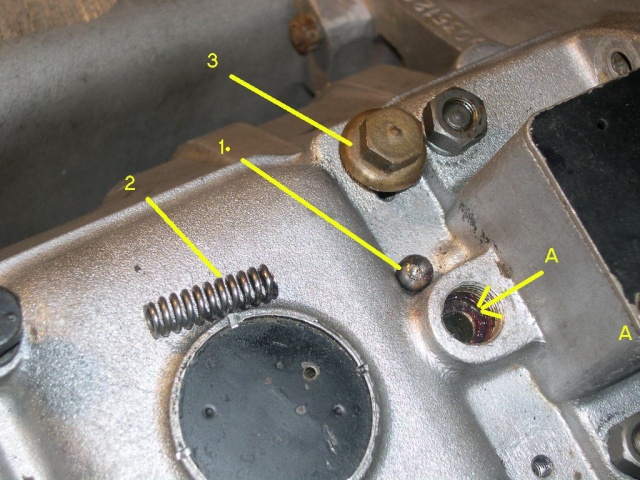

B Doigt de verrouillage déposé ( 1 ) ( 2 ) ( 3 )
démonter le boulon de blocage de la fourchette de sélection

boite de vitesses - Remise en état de la boîte de vitesses de serie III... B11

C – D Déposer le logement d’arbre avant 3 écrous de chaque coté + 1 en dessous.
Puis de chasser avec des coins en bois pour ne rien abîmer

boite de vitesses - Remise en état de la boîte de vitesses de serie III... C11

boite de vitesses - Remise en état de la boîte de vitesses de serie III... D11

E Le logement déposé récupérer la fourchette ( 1 ) tombée dans la BT
et la noix de verrouillage ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... E11
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 27/1/2010, 21:33

Démontage du logement d’arbre récepteur avant

1 Démonter l’écrou de blocage de l’axe de fourchette de transfert

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 110

2 Sortir par l’intérieur l’axe de fourchette de transfert

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 210

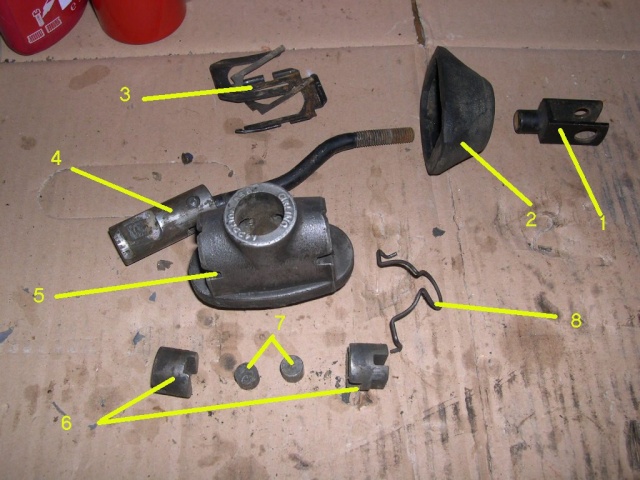

3 Ensemble déposé : écrou ( 1 ), rondelle ( 2 ), chape ( 3 ), guides avec pivot ( 4 ), ressort ( 5 ), axe de fourchette de transfert ( 6 ) ,
guide ( 7 ), entretoise ( 8 ), fourchette ( 9 ), 10 axe de fourchette de sélection des 4 roues motrices ( 10 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 310

4 Déposer le levier de commande sur les 4 roues ( jaune )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 410

5 Levier déposé

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 510

6 Après avoir ôté la goupille démonter l’écrou de blocage de la bride de récepteur avant
Si besoin est chauffer l’écrou au chalumeau.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 611

7 Pour desserrer l’écrou, bloquer la bride avec un plat ou une cornière dans laquelle a été pratiqué
une encoche à la disqueuse et deux trous percés correspondant à ceux de la bride.
( cet instrument sera très utile pour démonter les nez de ponts, la bride arrière, et servir de levier pour régler la contrainte des roulements de nez de ponts )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 710

8-9 Déposer bride ( 1 ) , et déposer le logement de roulement d’arbre récepteur avant en ôtant les 6 écrous

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 810

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 910

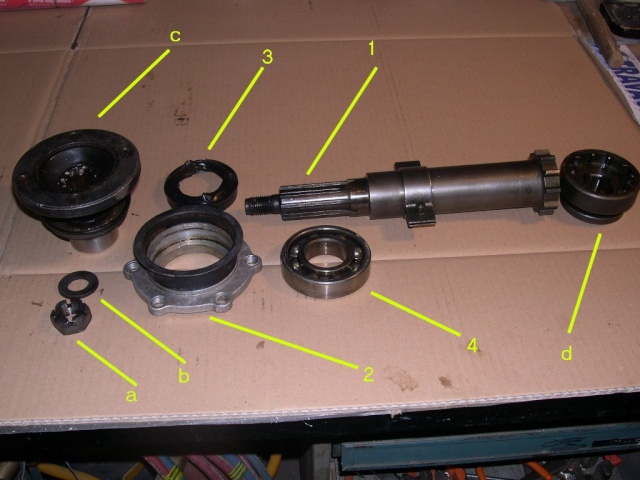

10 Sortir l’arbre de récepteur avant ( 1 ), sortir le joint spi ( 2 ), du logement ( 3 ) , et sortir le roulement ' 4 )
écrou ( a ), rondelle ( b ), bride ( c ), noix de transfert ( d ).

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1010

11 Déposer le cache poussière des axes de fourchettes

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1110

12 Récupérer les joints toriques de l’axe de fourchette de transfert ( 1 ), et du levier ( jaune ) ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1210


Avant le contrôle des axes de fourchettes : nettoyer, gratter délicatement les résidus de joint ou de pâte a joint puis surfacer les portée de joints ( toile Emery grain 600 ) , dépoussiérer.

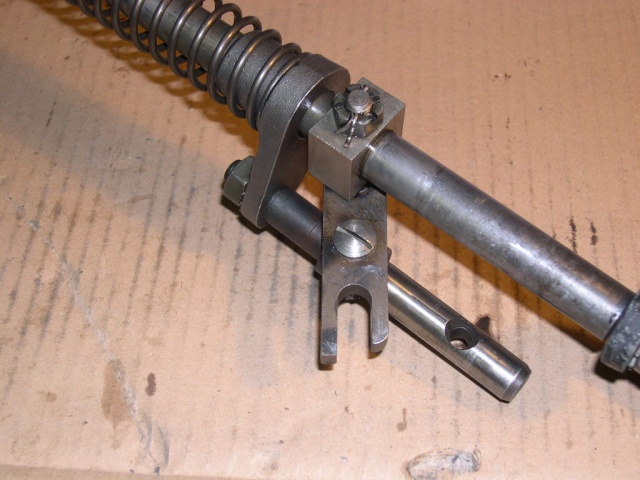

1 Contrôle de l’axe de fourchette de sélection des 4 roues motrices: démonter la goupille de blocage ( 1 ), l’écrou ( 2 ), le blocage ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0111

2 Vérifier visuellement toutes les pièces : l’usure de la fourchette ( a ) , l’usure de la bague de fourchette ( b ) ,
l’axe ( c ) , la longueur libre du ressort = 69,8 mm

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0210

3Dans mon cas le blocage était fissuré et il a cassé lors de l’examen[/size]

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0310

4 Contrôle de l’axe de fourchette de transfert: contrôler les gorges de pivots ( 1 ) , les guides ( 2 ) , la fourchette ( 3 ) , l’axe ( 5 ) ,
le blocage !!! ( 6 ) , l’entretoise ( 7 ) , la longueur libre du ressort = 181,76 mm

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0410

5 Vérification de la bague d’arbre récepteur avant

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 0510
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 28/1/2010, 22:09

Démontage de l’arbre arrière( hélicoïdal et droit )

A-B Enlever le circlips de blocage du roulement arrière( 1 ), et chasser l’arbre ( 2 ), vers l’arrière avec un maillet, ou un marteau en bronze ( 3 ).

boite de vitesses - Remise en état de la boîte de vitesses de serie III... A10

boite de vitesses - Remise en état de la boîte de vitesses de serie III... B10

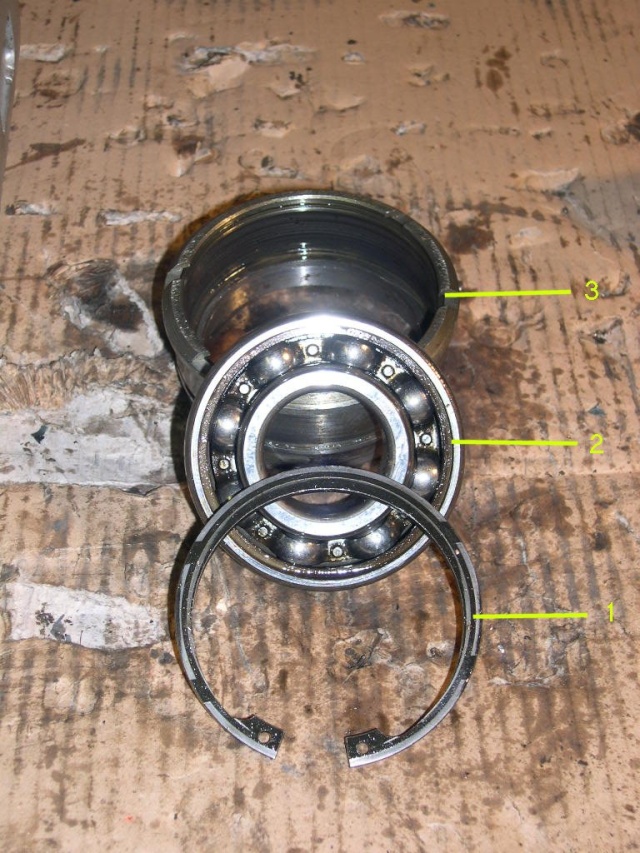

C Pour sortir le palier ( 1 ), et le roulement arrière ( 2 ).

boite de vitesses - Remise en état de la boîte de vitesses de serie III... C10

D C’est une opération assez complexe. Il faut protéger le filetage en bout d’arbre ! ( pour ma part j’ai superposé deux écrous de bride l’un sur l’autre et fait attention a bien frapper en bout d’arbre ) . Protéger le logement de palier de roulement arrière déjà sorti avec un chiffon pour éviter que l’arbre ne l’abîme . Puis chasser l’arbre vers l’avant avec le maillet ou le jet en bronze. Au bout de quelques mm le pignon vient porter sur le carter de BT , il faut alors intercaler une cale entre le roulement et le palier.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... D10

E ( Pour ma part je me suis servi de palier et de bague usagée ( 1 ) )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... E10

F Séparer le roulement avant ( 1 ) de l’arbre ( 2 ) avec un coin en métal doux

boite de vitesses - Remise en état de la boîte de vitesses de serie III... F10

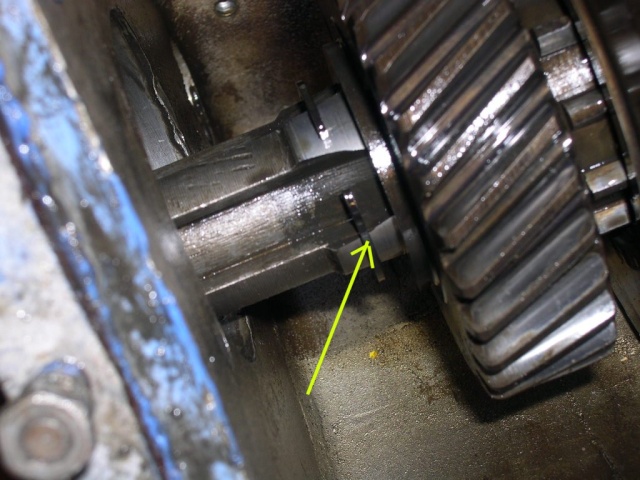

G-H Oter le circlips de blocage du pignon

boite de vitesses - Remise en état de la boîte de vitesses de serie III... G10

boite de vitesses - Remise en état de la boîte de vitesses de serie III... H10

I Sortir l’arbre vers l’avant et récupérer toutes les parties : roulement arrière ( 1 ), roulement avant ( 2 ),
Circlips de pignon ( 3 ), pignon ? ( 4 ), pignon ? ( 5 ), arbre ( 6 ).
Je ne connais pas le nom des deux pignons VL et VC de plus il doit y avoir une cale mais je ne l’ai pas !!

boite de vitesses - Remise en état de la boîte de vitesses de serie III... I10

J Sortir le roulement arrière de l’axe en le chassant avec un jet en métal doux.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... J10

Carter de boite principale.

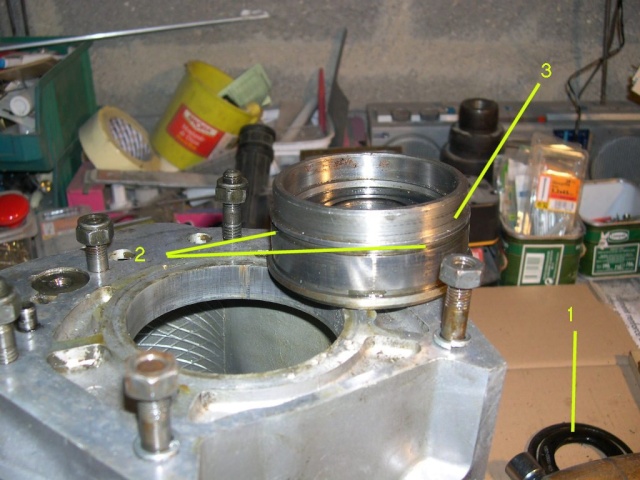

1a Enlever le joint spi ( 1 ), et le circlips ( 2 ), et chasser le palier de roulement vers l’intérieur
à l’aide d’un maillet et d’une cale en bois pour repartir la force
sortir le palier de roulement ( 3 ).

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1a10

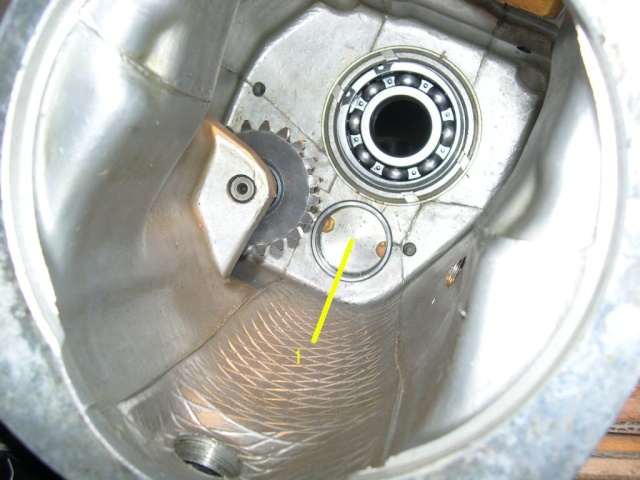

2a Retirer le circlips de bridage ( 1 ), du roulement ( 2 ), à l’intérieur du palier ( 3 ) et chasser le roulement.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2a10

3a Pour chasser le palier d’arbre intermédiaire …

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 3a10

4a Tapoter avec un chasse par les deux trous prévus pour sortir le palier par l’avant.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 4a10

5a Palier ( 1 ), chasse ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 5a10

6a – 7a Pour déposer le pignon de marche arrière: chasser l’axe du pignon de marche arrière pour le faire sortir par l’arrière avec un chasse approprié.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 6a10

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 7a10

8a Récupérer le pignon ( 1 ), et l’axe ( 2 ), Il doit y avoir une cale mais ???
Nota: c’est un montage boite suffixe B

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 8a10
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 1/2/2010, 22:04

Remontage de la boite de transfert ( helicoidaux et droit )

Après avoir nettoyer toutes les pièces, les avoir vérifié et éventuellement changées

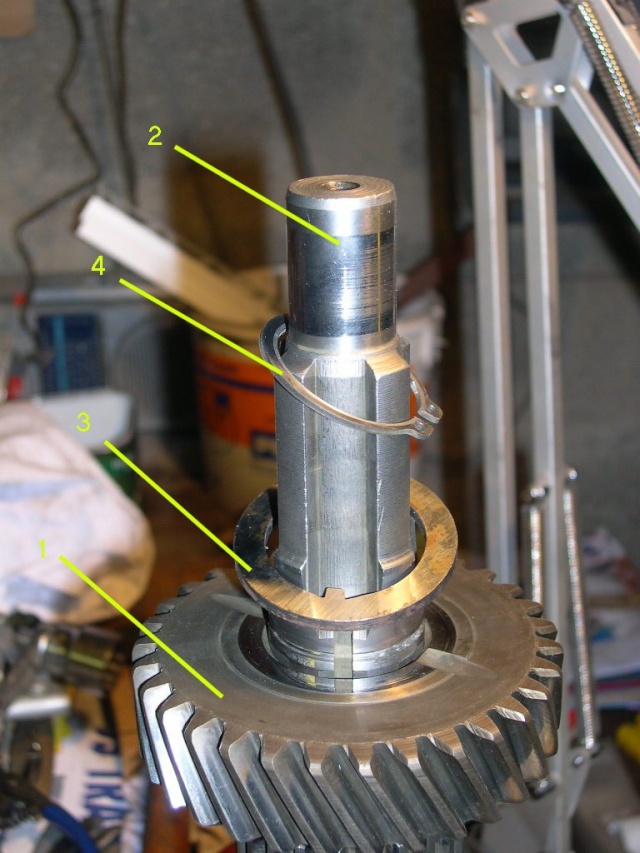

1 Commencer par vérifier le jeu axial entre la roue de GV et l’arbre en posant la roue de GV ( 1 )
sur l’arbre ( 2 ) sa rondelle de butée ( 3 ) et son vieux circlips ( 4 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 111

2 Bien ajuster vers le bas à l’aide de cale ou d’un tube de manière a avoir le minimum de jeu entre la roue de GV et l’arbre relever ce jeu avec des cales d’épaisseurs. le jeu doit se situer entre 0,15 et 0,20mm

en fait on remonte le l'ancien roulement pour pouvoir "tasser" l'ensemble  roue GV et arbre.on prend  la cote du jeu au plus pres de la situation réelle  lors du remontage final en place

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Dscf5410
si le jeu est trop faible abraser la rondelle de butée avec de la toile Emery pour obtenir un jeu correct
si le jeu est trop important poser une rondelle de butée neuve
si cela ne suffi pas changer l’arbre et éventuellement la roue de GV

redémonter l’assemblage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 211

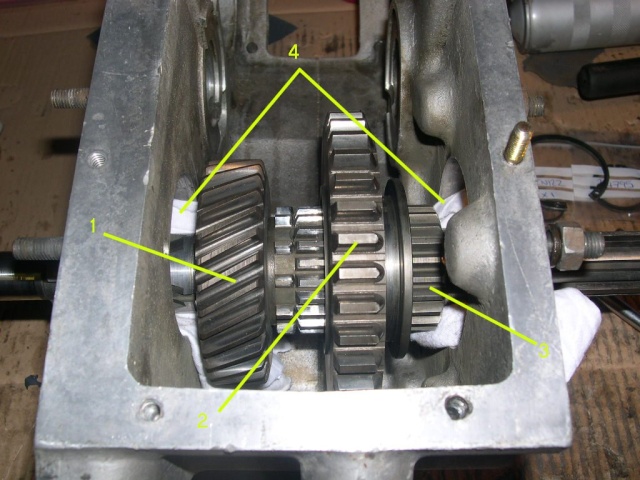

3 Poser les roues de GV ( 1 ) et PV ( 2 ) dans le carter de transfert puis introduire l’arbre ( 3 ) par l’arrière
pour qu’il engrène les roues. Pour ne pas abîmer les logements de roulements les protéger avec des chiffons.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 311

4 Poser la rondelle de butée ( 1 ) et un circlips ( 2 ) neuf

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 411

5 Poser le roulement avant ( 1 ) sur l’arbre en se servant d’une ancienne cage de roulement ( 2 ) comme cale

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 511

6 Poser la bague de roulement avant ( 1 ) et la bloquer avec son circlips ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 612

7 Poser le roulement arrière ( 1 ) puis sa bague ( 2 ) frapper à l’aide d’un marteau en métal doux sur l’extrémité arrière de l’arbre pour que le roulement avant vienne en butée sur son circlips, puis enfoncer doucement la bague de roulement arrière pour supprimer tout jeu axial sans mettre les roulements en contrainte

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 711

8 Remonter le logement de tachymètre vide et sans ses cales ( 1 ) sans serrer les écrous

Enrouler une ficelle en nylon ( cerf volant ) autour de la gorge de fourchette de la roue de PV ( 2 ) prendre garde à ce que la ficelle ne glisse pas en faisant pas mal de tours ! pour que la traction soit efficace ! au bout de la ficelle attacher un peson ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 811

9 Régler la contrainte en serrant progressivement les écrous du logement de tachymètre en veillant a ce que l’écart entre le carter et le logement soit égal partout.jusqu'à ce que la force de traction sur le peson une fois l’arbre mis en rotation soit entre 0,9 et 1,8 kg.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 911

Relever l’écart entre le carter et le logement et assembler le nombre de cales nécessaire pour avoir une épaisseur identique !



Dernière édition par Shadok le 28/12/2013, 12:49, édité 1 fois (Raison : ajout de la photo pour l aprise de cote du jeu GV-arbre)
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 2/2/2010, 21:35

Remontage du logement de l’arbre avant

Après un nettoyage global de toute les pièces et après vérification et changement éventuel de celles ci commencer le remontage

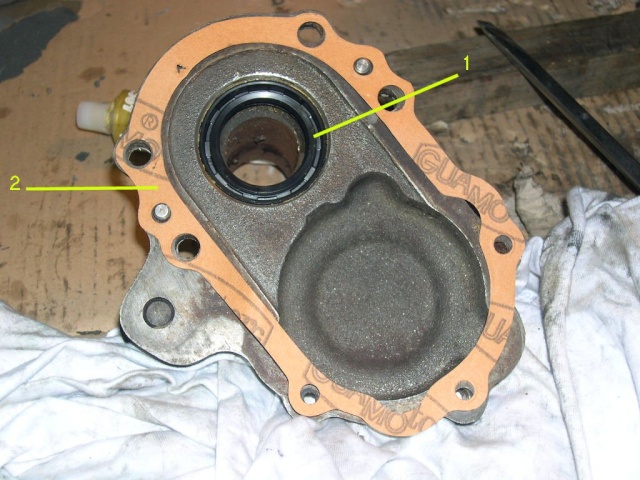

1 Reposer le roulement ( 1 ) et le joint spi ( 2 ) dans leurs logements respectifs après avoir enduit le roulement et le joint de graisse multi usages.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 112

2 Reposer la retenue de joint ( 6 écrous ) après avoir posé un joint papier neuf et éventuellement de la pâte a joint

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 212

3 Remonter l’arbre avant par l’intérieur, remonter la bride avec son pare boue correctement positionné, poser la rondelle puis serrer l’écrou au couple 11,75 kg/m , reposer la goupille d’arrêt sur l’écrou.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 312

4 - 5 Pré positionner les axes de fourchettes correctement

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 412

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 512

6 Si l’ensemble des éléments des axes de fourchettes ont été démontée il faut réaligner l’ensemble ! pour ce faire : desserrer l’écrou ( 1 ) et introduire les axes dans leurs trous respectifs par l’extérieur du carter, aligner le tout et introduire la goupille ( 2 ) dans son logement en prenant soins qu’elle rentre également dans l’axe et le bloque, ceci garanti l’alignement, bloquer maintenant l’écrou ( 1 ) retirer la goupille ( 2 ) et ressortir les axes sans déranger leurs positionnement.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 613

7 Introduire les axes pré positionné par l’intérieur du carter pour que les extremitée sortent par les trous avant du carter.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 712

8 Prendre soins par la même occasion d’assembler la noix de verrouillage ( 1 ) sur l’arbre avant maintenue par la fourchette ( 3 ) de l’axe de sélection ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 812

9 Poser les joints toriques ( 2 ) graisser les axes ( 3 ) poser le cache poussière ( 4 ) et reposer la goupille ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 912

10 Reposer le levier de sélection ( 1 ) avec sa rondelle et sa goupille. Et la chape en bout d’axe ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Dscn1210
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 2/2/2010, 22:02

Repose du logement de l’arbre avant

1 Positionner la BT pour faciliter l’assemblage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 113

2 Installer le joint papier et la pâte a joint

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 213

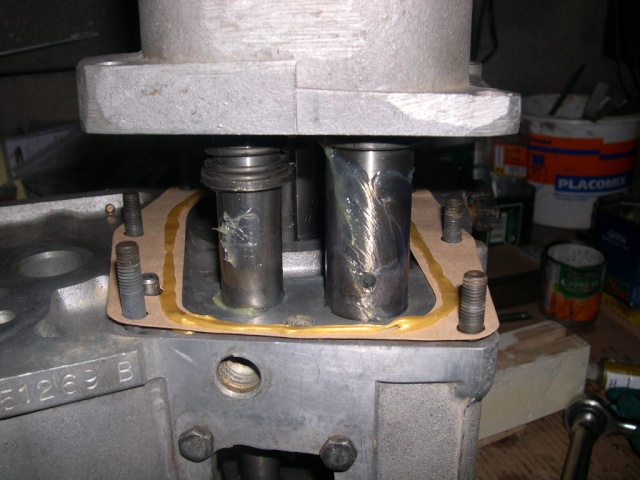

3 – 4 Positionner le logement avant en maintenant la fourchette qui doit être positionnée de manière a ce que son boulon de blocage se serre vers l’intérieur de la boite.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 313

Introduire les axes dans leurs trous respectifs ( pour faciliter l’opération graisser les axes

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 413

5 Faire engrener la noix d’entraînement dans l’arbre avant, au besoin tourner l’arbre.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 513

6 Remettre les rondelles et les écrous … serrer

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 614

7 Positionner la fourchette, insérer le boulon de blocage et serrer-le.
Remettre en place l’ensemble du doigt de verrouillage.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 713

8 Positionner le joint d’étanchéité de la trappe, la trappe et refermer.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 813
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 3/2/2010, 21:35

Repose du carter de boite principal et du pignon de marche arrière

1 Introduire le logement de roulement ( 1 ) et le maintenir par son circlips ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 114

2 Poser le joint à lèvre( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 214

3 Poser le roulement ( 1 ) par l’intérieur du carter et le maintenir par son circlips ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 314

4 Introduire l’axe de marche arrière ( 1 ) en traversant la rondelle ( 4 ) la bague ( 3 ) et le pignon ( 2 ) en poussant l’axe vers l’intérieur

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 414

5 Vérifier à l’arrière du carter que l’ergot de positionnement ( 2 ) de l’axe ( 1 ) s’insère bien dans son logement

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 514

6 Vérifier la présence des taquets ( 1 ) l’arasement de l’axe de marche arrière dans son logement ( 2 ) la propreté de la portée de joint.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 615

7 Positionner le joint papier et au besoin la pâte a joint

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 714

8 - 9 Monter le carter principal sur la boîte de transfert, remonter rondelles et écrous et resserrer ( voir écrous intérieurs ).

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 814

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 913
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 3/2/2010, 21:57

Remontage du pignon intermédiaire de boîte de transfert

1 Positionner les rondelles de butées face bronze vers l’intérieure de la boîte de transfert

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 115

2 – 3 Les maintenir dans leurs emplacements en les collant avec de la graisse l’ergot de position doit être dans sa gorge

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 215

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 315

4 Préparer le pignon ( 1 ) les deux roulements ( 2 ) l’axe ( 3 ) changer le joint torique ( 4 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 415

5 Positionner l’assemblage : roulement pignon et insérer l’axe au travers ajuster à petit coup de maillet.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 515

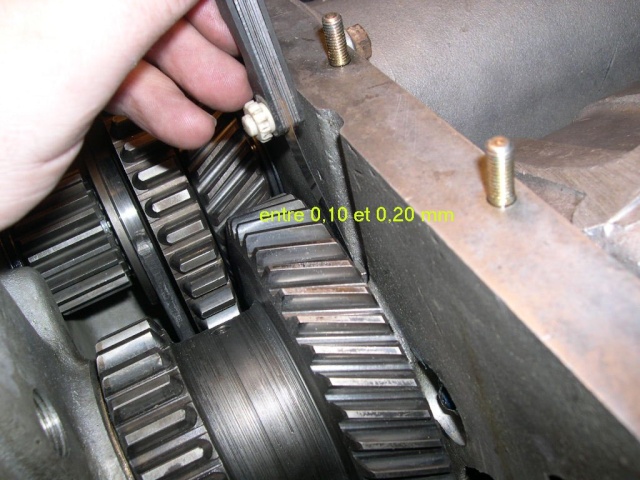

6 Une fois l’axe en place vérifier le jeu axial du pignon entre celui ci et la rondelle de butée il doit être compris entre 0,10 et 0,20 mm. Le jeu peut être augmenté en rodant la face METALLIQUE des rondelles de butées sur un marbre avec de la toile Emery 600

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 616

7 Fixer le blocage de l’axe.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Dscn1311


Dernière édition par Korrigan le 3/2/2010, 22:17, édité 1 fois
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 3/2/2010, 22:15

Vérification de la boîte de transfert

1 Le levier rouge ( 1 ) poussé vers l’avant et le levier jaune vers le haut ( 2 )
= grandes vitesses + 2 roues motrices = arbre avant libre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 116

2 Le levier rouge ( 1 ) poussé vers l’avant et le levier jaune vers le bas ( 2 )
= grandes vitesses + 4 roues motrices = arbre avant entraîné

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 216

3 Le levier rouge ( 1 ) tiré vers l’arrière en même temps exercer une légère traction vers le haut sur le levier jaune ( 2 ) il doit remonter facilement
= petites vitesses + 4 roues motrices arbre avant entraîné.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 316

4 Le levier rouge ( 1 ) poussé vers l’avant et le levier jaune ( 2 ) vers le haut
= retour a la position 1.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 416
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 20:58

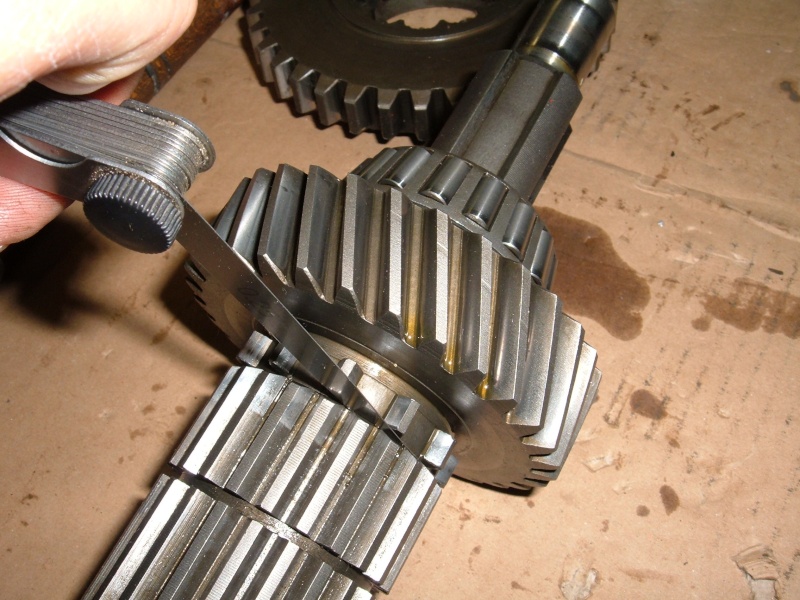

Vérification de l’arbre secondaire avant remontage

1 Positionner l’arbre verticalement l’avant vers le haut, on peut le serrer dans un étau
en prenant soins de protéger les mâchoires avec des mors en métal doux ( cuivre, laiton, alu.. )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 117

2 Positionner la rondelle de butée sans monter son pion de retenue

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 217

3 Assembler le pignon de 2ème ( 1 ) avec son manchon d’écartement ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 317

4 Monter l’ensemble sur l’arbre de manière à ce que le manchon aboute bien la rondelle de butée.

Appuyer fortement sur le manchon vers le bas et vérifier le jeu axial entre le pignon et le
manchon il doit être compris entre 0,10 et 0,18 mm

Si trop de jeu : roder le bout du manchon sur un marbre avec de la toile Emery n°600
Si pas assez de jeu : changer le manchon

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 417

5 Mettre en place le manchon d’écartement du pignon de 3ème

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 516

6 Et le pignon de 3ème

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 617

7 Et sa rondelle de butée

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 715

8 Appuyer fortement sur la rondelle de butée ( avec la vielle bague de 1ère ) et vérifier le jeu axial du pignon entre le manchon et le pignon, il doit être compris entre 0,10 et 0,18 mm.

Le réglage se fait de la même manier que précédemment en rodant le manchon de 3ème.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 815

9 Retirer l’ensemble des pignons et remonter seulement la rondelle de butée ( 1 ) le manchon de 2ème ( 2 ) le manchon de 3ème ( 3 ) la rondelle de butée ( 4 ) et la VIEILLE bague à ressort ( 5 )

Vérifier le jeu axial entre le manchon de 3eme et la bague de butée il doit être compris entre 0,03 et 0,20 mm
Le réglage s’effectue en changeant les rondelles de butée qui sont disponible en plusieurs épaisseurs.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 914

Avant de continuer déposer et remiser consciencieusement les pièces ainsi réglées

10 Retourner l’arbre dans l’étau partie arrière vers le haut

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1011

11 Placer le baladeur de synchro 2ème – 3ème

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1111

12 Placer un cône de synchro en le positionnant dans ses 3 emplacements

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1211

13 Poser la bague de pignon de 1ère : gorge d’huile circulaire vers le haut s’assurer que la bague soit légèrement sous la butée de l’arbre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1310

14 Placer la rondelle butée gorge sur le dessus et vérifier le jeu entre la bague et la rondelle il doit être compris entre 0,05 et 0,18 mm régler en rodant la bague comme décrit précédement.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1410

15 Retirer la rondelle et monter le pignon de 1ère.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1510

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1611

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1711

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1811

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1911


Dernière édition par Korrigan le 5/2/2010, 22:52, édité 1 fois
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 21:43

Remontage des arbres de boite et du carter d’embrayage

1 Mettre en place le logement ( 1 ) de roulement arrière de l’arbre intermédiaire au fond du carter de boite.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 118

2 Préparer l’arbre secondaire en ôtant le pare huile ( 1 ) le pignon ( 2 ) la rondelle ( 3 )
l’arrêtoir ( 4 ) l’écrou ( 5 ) le pignon de 1ère ( 6 ) la rondelle de butée ( 7 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 218

3 Insérer le pare huile par la boîte de transfert dans le joint à lèvre arrière du roulement

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 318

4 Insérer l’arbre ainsi préparé dans la boîte en passant l’extremitée arrière de l’arbre dans le pignon de 1ère et sa rondelle de butée ( étagements vers l’arrière ) préalablement passé derrière le pignon de marche arrière en les maintenant en passant la main par en dessous, continer a insérer l’arbre dans son roulement arrière en s’assurant par-dessous du bon positionnement du cône de synchro, du pignon de 1ère, et de la rondelle.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 418

5 Introduire l’arbre dans son roulement arrière en tapotant avec un jet en bronze ou un maillet sur l’avant de l’arbre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 517

6 Mettre le pignon de transfert ( 1 ) la rondelle ( 2 ) et l’arrêtoir ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 618

7 Puis l’écrou.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 716

8 – 9 Pour serrer ( et desserrer ) l’écrou je me suis fabriqué un outil dans un bout de tube et j’ai soudé une vieille douille à l’arrière

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 816

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 915

10 L’outil ainsi fabriqué permet de serrer convenablement l’écrou ! Il est possible de le faire à l’aide d’un bédane, mais l’écrou est souvent détérioré.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1012

11 Mettre en place le roulement arrière d’arbre intermédiaire ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1112

12 Introduire l’arbre intermédiaire dans la boîte pour que son roulement entre dans son logement. Poser l’embrayage de synchro ( 1 ) sur l’arbre secondaire.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1212

13 Puis le roulement avant de ce même arbre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1311

14 Engager légèrement le pignon primaire pas tout au fond ce qui facilitera la pose de l’arbre primaire.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1411
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 22:18

Dépose et repose des roulements avant d’arbre secondaire et intermédiaire

1 Rabattre les arrêtoirs d’écrous ( 1 ) et démonter les écrous de maintien ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 119

2 Déposer l’arrêtoir ( 1 ) et la rondelle de maintien ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 219

3 Casser par l’intérieur les plaques de bridage des roulements.
Attention au sens pour le remontage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 319

4 Chasser les roulements vers l’extérieur

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 419

5 Après nettoyage des logements de roulement mettre en place les roulements neufs

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 518

6 Reposer les plaques de bridages

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 619

7 Reposer la rondelle ( 1 ) et l’arrêtoir ( 2 ) serrer les écrous et rabattre les ailettes ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 717

8 Changer le joint à lèvre ( 1 ) du couvercle d’étanchéité. Poser le joint papier et éventuellement de la pâte a joint.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 817

9 Remonter le couvercle sur le carter

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Dscn1211
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 22:36

Joints du logement de tachymètre

1 Démonter les deux vis ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 120

2 Sortir le palier ( 1 ) et l’axe d’entraînement ( 2 ) changer le joint torique ( 3 ) et le joint à lèvre ( 4 ) remonter le tout en intercalant un joint papier entre le palier et le logement.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 220
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 22:47

Changement des joints des fourchettes de sélection des vitesses

1 Joints sur les axes de fourchettes

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 121

2 Commencer par le joint de la fourchette de marche arrière c’est le joint ayant le diamètre le plus grand. Déposer la fourchette de son axe en repérant bien leur position ( pointe à tracer) insérer le joint la partie la plus fine vers l’avant.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 221

3 Remonter la fourchette en la repositionnant correctement sur son axe et serrer le boulon de blocage.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 320

4-5 Procéder de la même manière pour les fourchettes 1ère – 2ème et 3ème – 4ème.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 420

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 519
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 23:00

Remontage des fourchettes de sélection

1 Positionner la fourchette 1 - 2 à sa place avec la fourchette sur son guide sur l’embrayage de synchro, une fois en place pousser l’ensemble sur le coté pour dégager le maximum de place

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 122

2 Positionner la fourchette de 3 - 4 en insérant la fourchette dans la glissière, puis pousser l’ensemble sur le coté

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 222

3 Positionner la fourchette de marche arrière il est plus aisé de manœuvrer en retirant le goujon ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 321

4 Toutes les fourchettes sont à leurs places

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 421
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 23:15

Fin du remontage.

1 Les fourchettes sont remontées vérifier à ce quelles coulissent sans se toucher entre les têtes de sélection.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 123

2 Poser les billes oblongues ( 1 ) entre les fourchettes.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 223

3 Vérifier le positionnement des joints dans leurs logements.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 322

4 Poser le couvercle de sélection, introduire la bille ( 1 ) dans le trou ( A ) puis le ressort ( 2 ) attention ce ressort n’est pas semblable au 2 autres ! puis bloquer le tout avec l’écrou ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 422

5 Introduire les billes les ressorts et les joints dans les orifices de chaque coté du couvercle comme présenté sur la photo.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 520

6 Refermer en coinçant les ressorts avec les brides ( A) serrer les boulons

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 620

7 Poser la plaque de visite ( 1 ) avec son joint et poser l’ensemble du levier de vitesse ( 2 ) prendre soins de positionner correctement le levier dans les têtes de sélection ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 718

8 Serrer tous les écrous ( 1 ) progressivement pour que l’étanchéité se fasse sur le plan horizontal et vertical
Poser la plaque de visite arrière ( 2 ) avec son joint

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 818

9 Changer le roulement de logement arrière de l’arbre

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 916

10 Reposer le logement arrière avec son joint

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1013

11 Changer le joint à lèvre du logement avant d’étanchéité

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1113

12 Reposer le logement d’étanchéité dans le carter avant

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Dscn1410
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 4/2/2010, 23:33

Frein à main restauration et remontage :

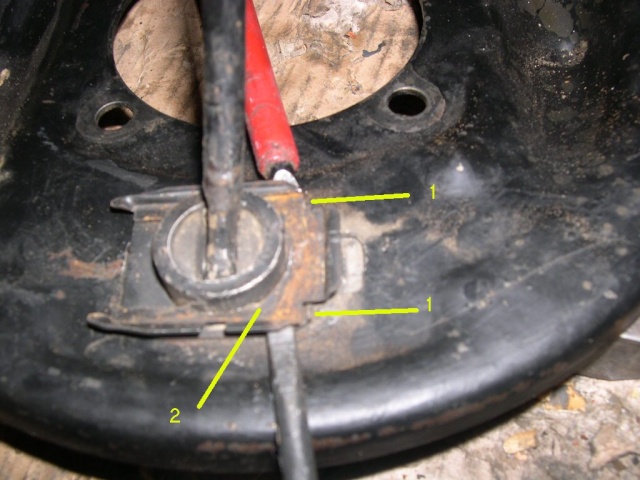

1 Le flasque de frein à main avec son dispositif de réglage ( 1 ) et son expandeur ( 2 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 124

2 Pour démonter le dispositif de réglage rabattre les arrêtoirs d’écrous et les démonter

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 224

3 Une fois démonté voici le dispositif de réglage : ( 1 ) le corps ( 2 ) l’arrêtoir ( 3 ) les écrous ( 4 ) les cônes de réglages ( 5 ) la vis de réglage.

Nettoyer soigneusement le tout

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 323

4 Démontage de l’expandeur : retirer le premier ressort de maintien délicatement.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 423

5 Soulever délicatement la plaque de bridage ( 2 ) avec des tournevis pour libérer les deux griffes ( 1 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 521

6 Tirer sur la plaque ( 2 ) puis ôter la bride ( 3 )

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 621

7 L’expandeur démonté : ( 1 ) chape ( 2 ) joint caoutchouc ( 3 ) les 3 ressorts ( 4 ) la tige et le piston ( 5 ) le corps ( 6 ) les cylindres ( 7 ) les galets ( 8 ) le ressort de maintien

Nettoyer soigneusement le tout

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 719

8 Graisser le piston et l’introduire dans le corps utiliser de la graisse pour frein

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 819

9 Insérer ensuite les galets et les pistons graissés eux aussi ; de manière à ce qu’en tirant sur la tige les pistons s’écartent

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 917

10 Reposer le ressort de maintien

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1014

11 Positionner l’expandeur dans son emplacement la courbure de la tige vers l’extérieur

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1114

12 Poser la plaque de maintien dans sa gorge

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1213

13 Puis la seconde pour qu’elle soit maintenue par les griffes de la première

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1312

14 Insérer ensuite le ressort de bridage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1412

15 Poser le joint caoutchouc et la chape sur la tige

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1511

16 Remonter le corps du dispositif de réglage dans son emplacement

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1610

17 Serrer les écrous et rabattre les arrêtoirs

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1710

18 Pour faciliter l’opération sans perdre de pièces les brider avec du fils de fer ou un gros élastique

Remonter la vis conique du dispo de réglage

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1810

19 Remonter le flasque sur le logement de tachy

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 1910

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2010

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2110

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2210

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2310

boite de vitesses - Remise en état de la boîte de vitesses de serie III... 2410


Dernière édition par Korrigan le 5/2/2010, 22:46, édité 1 fois
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Korrigan 5/2/2010, 22:33

Le logement de tachymètre :

A D’après le jeu constaté lors du réglage de contrainte du roulement de boite de transfert : assembler les cales nécessaires ( 1 ).
( Faire le montage sans le pignon de tachy pour ajuster la contrainte ! )
Poser le pignon de tachy

boite de vitesses - Remise en état de la boîte de vitesses de serie III... A11

B Monter le logement de tachy et serrer les écrous progressivement en quinconce

boite de vitesses - Remise en état de la boîte de vitesses de serie III... B11

C Poser le joint à lèvre de sortie arrière

boite de vitesses - Remise en état de la boîte de vitesses de serie III... C11

Le levier de transfert

O Poser le levier de transfert

boite de vitesses - Remise en état de la boîte de vitesses de serie III... O10
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Modification retour d'huile sur carter de boîte...

Message  Korrigan 21/2/2010, 11:54

Il y a régulièrement des passages d'huile entre la boîte de vitesse et de transfert. On peut remédier à ce désagrément, en modifiant la partie haute du carter de boîte de vitesse, en perçant un trou (chanfreiné) dans la cuvette... et en plaçant un tube pour remonter le niveau de la mise à l'air de la boîte de transfert.

Pour illustrer mes propos, vous trouverez la photo de la modifiication à apporter.

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Imgp2410
Korrigan
Korrigan

Localisation : Rouen
Messages : 2265
Date d'inscription : 15/11/2009
Age : 65

http://pagesperso-orange.fr/korrigan_land/

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Révision par un néophite !!! paillette et morceaux mettalliques

Message  Kris 7/3/2010, 19:52

Merci René et Lomax pour ces explications, je me suis donc lancé non sans appréhensions !!! La boite a été nettoyée à la pression chaude, petit branchement sur le cumlus pour raccorder le nettoyeur HP... Bilan, la douche s'est finie à l'eau froide le soir !!!! mais maintenant j'ai de l'eau chaude dans le garage.
Démontage partiel des corps principaux :
boite de vitesses - Remise en état de la boîte de vitesses de serie III... HPIM2133

Kris

Localisation : Le Havre
Messages : 110
Date d'inscription : 17/02/2010
Age : 54

Revenir en haut Aller en bas

boite de vitesses - Remise en état de la boîte de vitesses de serie III... Empty Re: Remise en état de la boîte de vitesses de serie III...

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
